Estación meteorológica de Edison y Arduino/Genuino 101 (2 / 5 paso)

Paso 2: Montar el módulo Base

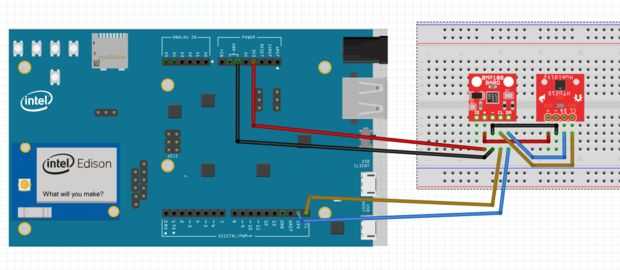

  1. Conectar sensores a la placa y luego a la Edison según el diagrama adjuntada. No pude encontrar es decir la parte del módulo de GY-68 para Fritzing, pero las conexiones son casi lo mismo. Usted necesitará desactivar de enderezamiento en el módulo HTU21D de SparkFun como en GY-68 también existen y no son desmontables (por lo menos no fácilmente). Generalmente el principio es simple: energía, tierra y las líneas SCL y SDA de I2C + passthrough para el segundo módulo del sensor. Al final de esto tanto los módulos será en el mismo bus I2C de la Edison.
  2. Edison y protoboard en el recinto, fijarlos con pegamento o tornillos, lo que su recinto permite. Asegúrese de que el sensor de humedad está cerca de los cortes de caja que mide lo correcto. Ubicación de la presión de uno no es tan importante. En mi modelo concreto de la caja (ver paso de BoM) tuve que cortar también una abertura en una pared lateral clavija de red y puertos USB.
  3. Configurar su Edison para utilizar su red Wi-Fi, por documentos de Intel estándar.
  4. Actualizar mraa y bibliotecas de la UPM a las últimas versiones disponibles ejecutando "actualización opkg & & opkg instalar mraa upm" en SSH o consola serie de la Junta.
  5. Descargar o crear un clon de git de mi repositorio de GitHub para este proyecto en el directorio /home/root/edison-weather-station en el tablero.
