Paso 4: Colocar un encabezado a la Junta

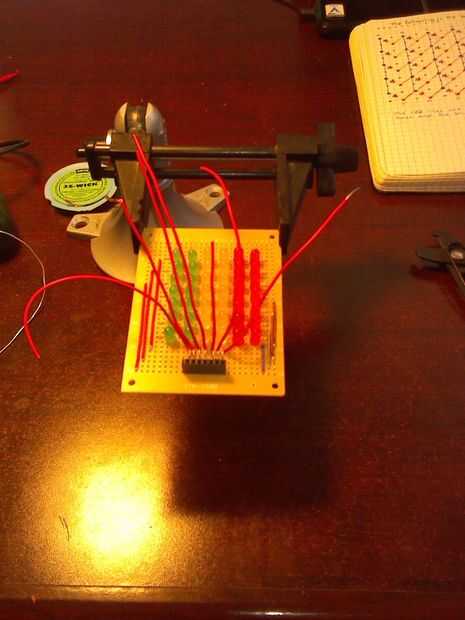

Ahora soldar un encabezado en la placa para que convenientemente puede enchufar cables de su microcontrolador.
Conectar resistencias a cada pin de los encabezados. Utilizo de 220 ohmios a 320 ohmios más o menos para asegurarse de que su función de LEDs correctamente.

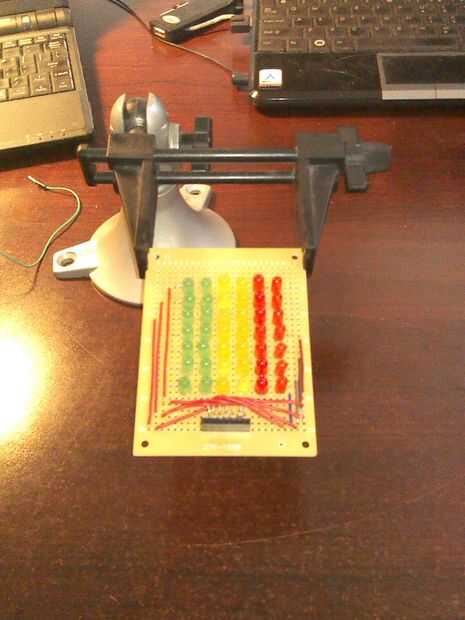

Luego lo conecte para que cada una de las barras verticales está conectada a una resistencia separada (que es sí mismo conectado a un pin de la cabecera). Asegúrese de que cable en orden para que sea más fácil de código (es decir, se puede utilizar para que bucles y similares para recorrer las filas y columnas de forma conveniente.)
Una vez que las cabeceras se enganchan para arriba haya terminado!
Ahora deben tomar un conjunto de multmeter a la función del diodo y prueba. O usted podría tomar un arduino, escribir un poco rápido de código para activar pin 13 por ejemplo (como 'blink' sin la parte destellante) tomar un cable del pin 13 y un cable de GND y pegarlas en las ranuras de la cabecera y ver si puede obtener cada LED para encender por separado. Si más de uno se enciende o no enciende en cualquier momento luego que tenga un corto en alguna parte en su trabajo de soldadura.
Ahora que ya sabes que todo trabajan que podría cada uno de los 7 cables Conecte a una salida digital diferente de su microcontrolador y luego escribir código para encender y apagarlos.
Por ejemplo, para activar la parte izquierda inferior (LED verde en mi set up) necesita ir a la primera ranura de cabecera, yendo a la segunda y todos los demás están desconectados de 5V 0V. Esto significa que los otros pines se deben configurar como pines de entrada en su arduino u otro microcontrolador. Es decir
pinMode (2, salida);
digitalWrite (2, bajo);
pinMode (3, salida);
digitalWrite (3, alto);
para (int i = 4; i < = 8; i ++) pinMode (, entrada);
