Paso 32: Láser verde mejora!
Láser verde con potencias más de 5mw puede enceguecer al instante! No meterse con ellos.
Un láser verde de 5mw lleva mucho más actual en coche (unos cientos miliamperios) que un rojo del laser (tal vez 20ma) - por lo que tendremos que añadir algunos electrónica para apoyarlo.
Nota:
Esta configuración trabajó para el láser de 5mw verde tenía chutando alrededor (lamentablemente no tengo un número de modelo exacto).
Algunos lasers verdes pueden han complicado más conducción electrónica que puede hacerlos difíciles de activar o desactivar con la suficiente rapidez. Si un modelo no funciona, puede que necesite probar otro.
Cosas adicionales que necesitará
Un puntero de láser verde de 5mw
Busque uno que funciona de 2 baterías de x AAA.
http://www.Amazon.com/American-Science-Surplus-Green-Pointer/DP/B0040YL87Q
(Este modelo es probable que funcionará - pero concretamente no se ha probado)
resistencia de 220 ohm
Cualquier potencia
resistencia de 100 ohm
Cualquier potencia
Regulador de voltaje ajustable LM317T
Disponible en Radio Shack - catálogo #: 276-1778
1 Transistor de Darlington x TIP120
Disponible en Radio Shack - catálogo #: 276-2068
1 x disipador TO-220 (para el regulador de voltaje)
Disponible en Radio Shack - catálogo #: 276-1363
#6 perno y tuerca
Instrucciones
1. construir el el show de láser, como se describe en los pasos anteriores.
2. Fije el disipador de calor para el regulador de voltaje utilizando el perno y la tuerca.

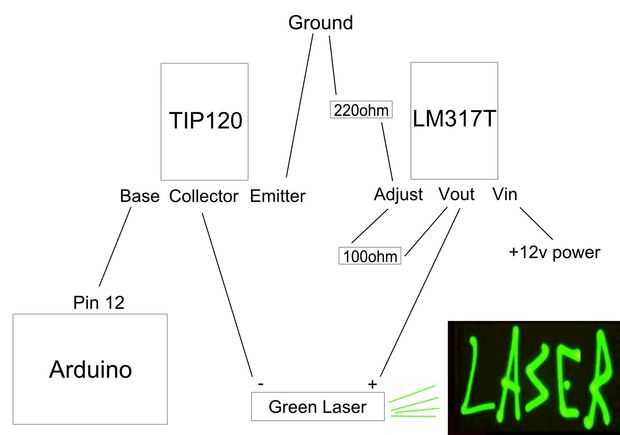

3. alambre en piezas adicionales como se muestra en el esquema anterior.
4. eso de!
Cómo funciona
Las resistencias de "configuración" el regulador de voltaje para proporcionar sobre 3.75v (un poco más de baterías 2xAAA).
El disipador de calor es necesaria ya que el regulador es disipar una gran cantidad de voltaje con consumo de corriente moderado.
Mientras que el láser rojo podría ser conducido directamente desde el Arduino - láser verde consume demasiada energía para eso.
El transistor Darlington TIP120 utiliza la pequeña señal de Arduino para encender y apagar la corriente va al láser. No es perfectamente eficiente - para el 3.75v del regulador de tensión termina cerca de 3v (lo mismo que 2 pilas AAA). A diferencia del TIP120 alimentar los oradores - la carga en este caso es lo suficientemente bajo como para que no necesita un disipador de calor.
Todos los demás detalles del proyecto son los mismos. Si algo no obvio - consulte los pasos anteriores.
