Paso 5: Un bosquejo de ejemplo usando el ESP8266 como un paso a través de conexión WiFi.
Una vez programado el ESP8266 actúa como un puente de la UART-WiFi. Para demostrar que, aquí es un sketch de Arduino (TeensyPassThrough.ino), creado con pfodDesigner. Cuando el pfodDesigner genera el código para este bosquejo, la conexión fue especificada como vía Serial1 a 115200 baudios. Este esquema trabaja con pfodApp para dejar tu Android turno el Teensy LED encendido y apagado a través de WiFi. Nota Cuando usted revise el esbozo, TeensyPassThrough.ino, no encontrará ninguna configuración de WiFi, acabo de leer y escribir al analizador conectado a Serial1 que conecta con el módulo ESP8266 a 115200 baudios.
Codificación el Teensy-LC / ESP8266-01
Para Teensy-LC del código es necesario instalar el Arduino IDE V1.6.3 o V1.6.4. He utilizado V1.6.3. Luego teensydunio.exe y ejecutarlo para instalar el addon Teensy y controladores. Luego seleccionar de las herramientas la Teensy-LC-> tablas. La primera vez se programa la junta puede que necesite presionar su pulsador. Después de la primera vez generalmente no necesito hacer eso.
Controlar el Teensy LED con pfodApp.

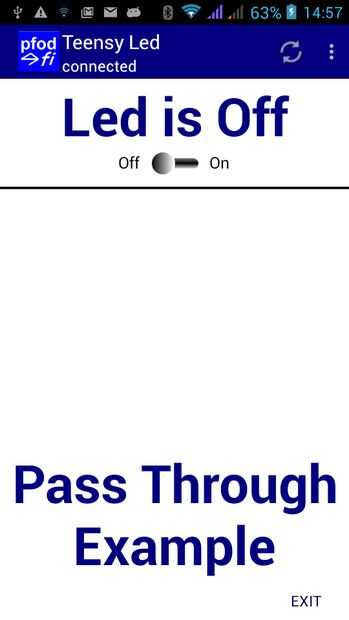

Después de cargar el sketch, instalar pfodApp en tu móvil Android y configurar una conexión de la IP y el puerto que configuró con pfodWifiConfigV1 en el módulo de ESP8266 (véase pfodAppForAndroidGettingStarted.pdf para configurar las conexiones de pfodApp). Sobre la conexión, el bosquejo devolver este menú para controlar el led en la placa Teensy-LC.
Conclusión
Este tutorial ha mostrado cómo actualizar el módulo de ESP8266-01 como un puente de la UART-WiFi con soporte para pfodWifiConfigV1. Con pfodWifiConfigV1, nunca necesita a re-centellear el módulo ESP8266-01 para establecer o cambiar la configuración de IP/puerto y WiFi. Puede cambiarlos a través de WiFi usando la libre aplicación de pfodWifiConfigV1.
También se mostró un ejemplo de aplicación utilizando este módulo ESP8266, pase. Ese dibujo fue creado usando pfodDesigner, que genera el código necesario para cambiar el Teensy-LC led encendido y apagado de pfodApp en un móvil Android.
