Paso 3: Configuración del módulo de ESP8266 con pfodWifiConfigV1
Una vez programado el módulo con el bosquejo de pfodWifiConfig_ESP8266_PassThrough.ino, puede configurar sus parámetros de Wi-Fi y portNo StaticIP/DHCP y el servidor a través de pfodWifiConfigV1.
Para hacer esto primero instalar la aplicación gratuita para Android pfodWifiConfigV1 de Google Play. Si no tienes Google Play en tu teléfono móvil se puede instalar la aplicación desde SlideMe. Si no tienes un móvil Android todavía se puede hacer la configuración de una computadora usando Telnet.

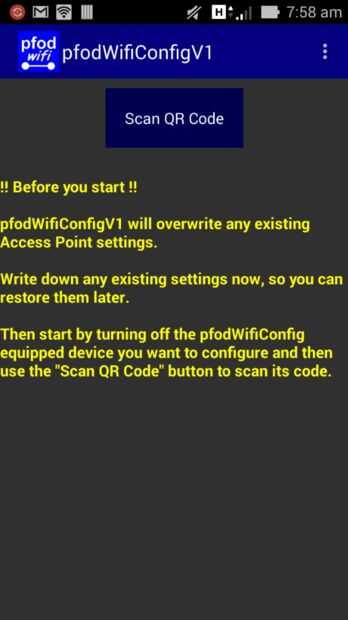

Continuación, inicie la aplicación pfodWifiConfigV1.
Luego presione el botón de escaneo de código de QR y escanear el código QR. Este código se utiliza para abrir un punto de acceso en tu móvil.
Nota: algunos proveedores de red intentan impedir que crear un punto de acceso en tu móvil, dependiendo de su contrato. Si la aplicación de pfodWifiConfigV1 no puede crear un punto de acceso en tu móvil tienes que usar la opción de Telnet para configurar su dispositivo.

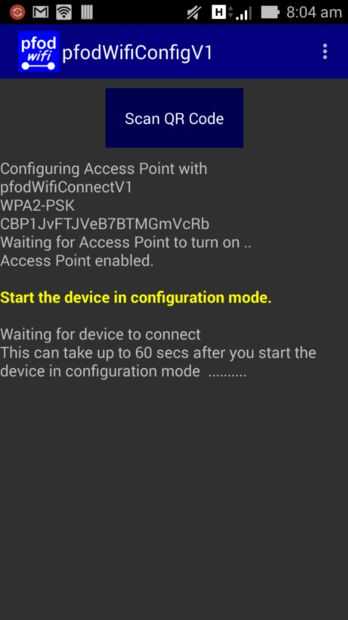

Poder ahora el módulo de ESP8266 y dentro 20 segundos corto GPIO2 a GND mediante un resistor de 270 ohm. La resistencia protege contra cortocircuito GPIO2 cuando se configura como salida.
Nota: muy importante no conecte GPIO2 una toma de tierra antes de encender el módulo, esto evitará que el módulo se ejecuta el bosquejo.

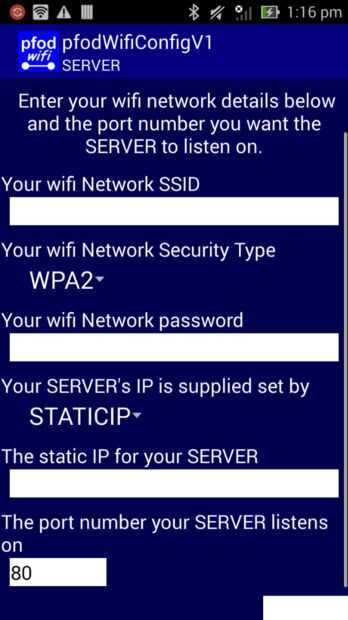

Cuando el módulo ESP8266 se conecta al punto de acceso temporal de tu móvil, la pfodWifiConfigV1 muestra las configuraciones disponibles según lo definido en el bosquejo que se ha cargado en el módulo ESP8266. En este caso la configuración disponible es como un servidor DHCP o StaticIP y portNo para el servidor escuchar en.
Si desea utilizar DHCP, haga clic en la gota STATICIP y cambiar a DHCP.

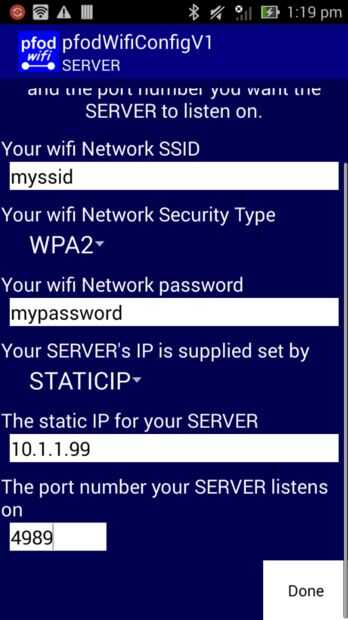

Por encima se rellena un ejemplo con datos ficticios.

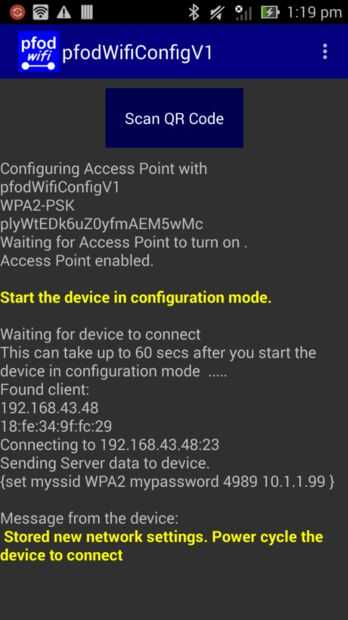

Haga clic en "Hecho" envía los datos a EPS8266 para ser guardado en la EEPROM y muestra la pantalla final, arriba.
Tenga en cuenta el simple mensaje de texto enviado a la ESP8266
{set myssid WPA2 micontraseña 4989 10.1.1.99}
Si se utiliza telnet para configurar el módulo, este es el tipo de mensaje que se envíe. Véase la definición del Protocolo de pfodWifiConfigV1 para el formato de los comandos {sets. Ahora retire la conexión GPIO2 a GND y ciclo de alimentación del módulo ESP8266 para conectar a la red mediante una dirección IP estática de 10.1.1.99 y escucha en el puerto 4989 para las conexiones.
