ESP8266 Reloj escritorio (Wi-Fi sincronizada!) (5 / 11 paso)

Paso 5: Rellenar el PCB

Sí, el PCB se convirtió en una obra de arte, pero ahora tienes que dejar de admirar y empezar a arruinar por soldadura.

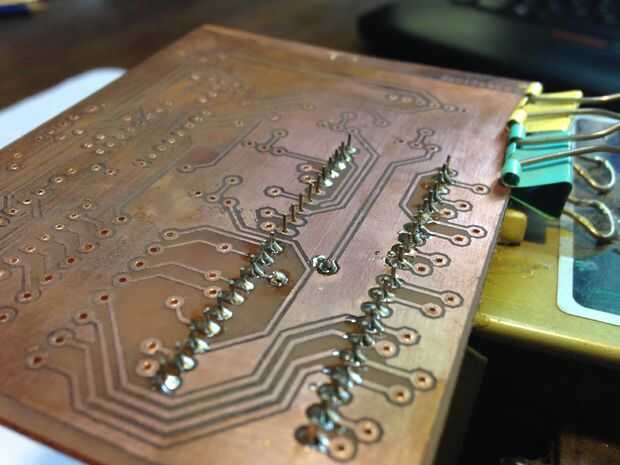

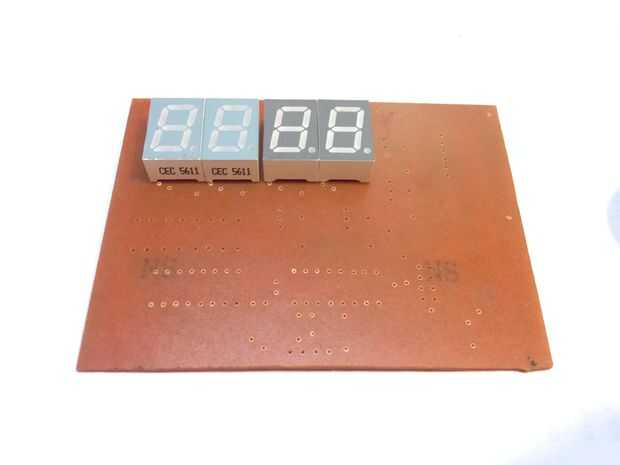

1. comenzar con los displays 7seg, pero no se olvide de la soldadura en el puente de alambre que se esconde debajo de ellos antes de!

2. a continuación, las resistencias...

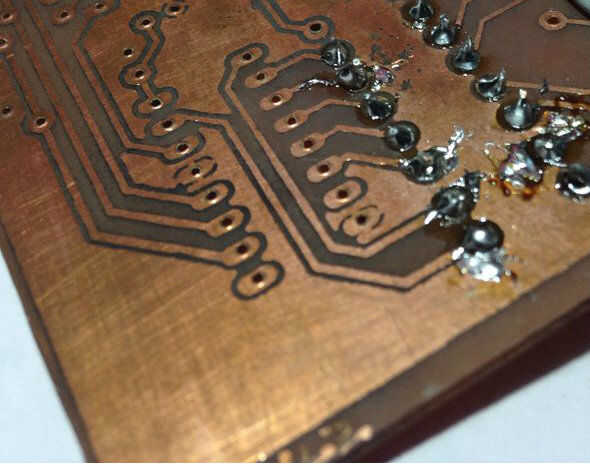

Sabe que hizo un trabajo sucio, pero bueno el trabajo de conexiones. Utilice un multímetro.

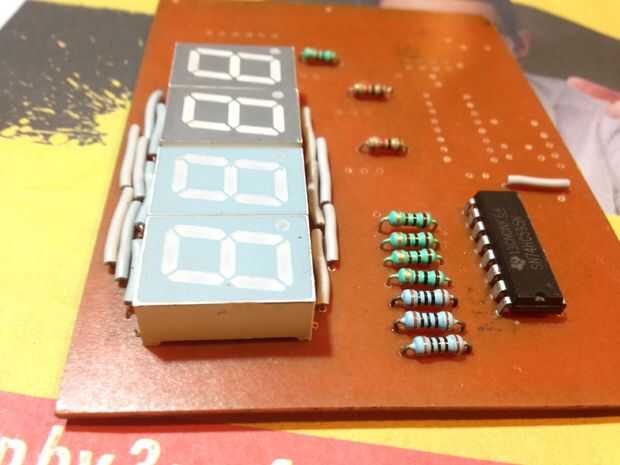

3. ahora la soldadura de los cables de puente cerca de las pantallas...

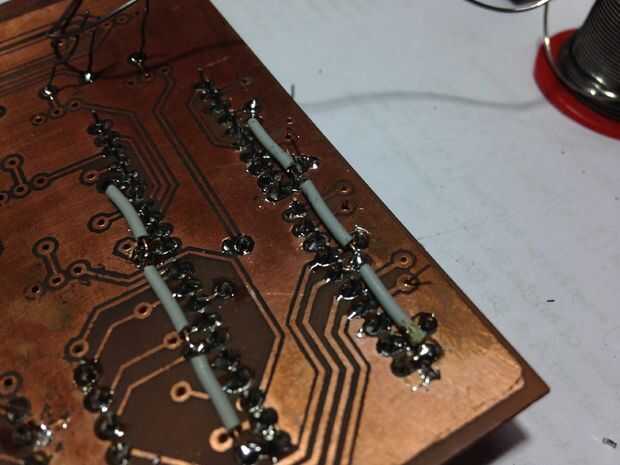

Nota: yo soldar los puentes más cercanos a la muestra en el lado del cobre, debido a limitaciones de espacio.
