ESP8266 ADC - sensores analógicos (4 / 5 paso)

Paso 4: Añadir un divisor de tensión

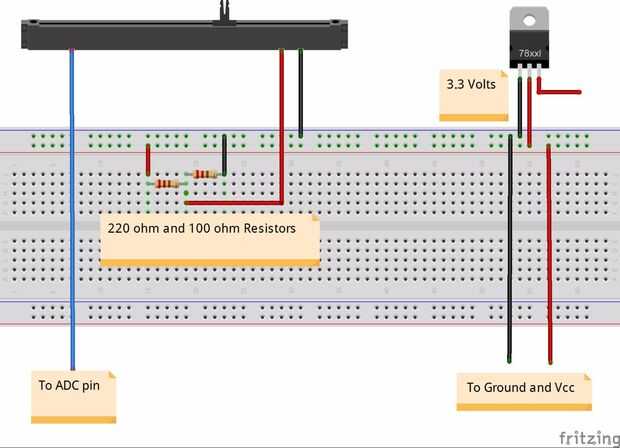

Para R1, utilicé un 220R y para R2, he usado resistencias de 100R. Mi voltímetro resistencia real era de 225 y 103.7 respetuosamente. La matemática indica que 220R y 100R deben dividir 3.3v a 1.03v. 225R y 103.7 deben ser ~1.04v. Todo muy cerca. En el protoboard, mi voltímetro Lee .98v.

Esta relación debe ser verdad para 22R y 10R como 20K y 10K. Sin embargo, atención! los pequeños se calientan. Los más grandes utilizan toda la gama de la botella, pero las lecturas son sólo unos pocos cientos aparte.

Uso de 220R y 100R parecen funcionar, mi slider ahora lee de ~ 10-13 en el extremo inferior a 1024 y la gama tiene una progresión constante a través de 100% del recorrido del deslizador.

Sospecho que reemplazar una de estas resistencias con un pote de guarnición en el mismo rango me daría la posibilidad de ajustar la barra a toda la gama de 0 a 1024.
