ESP8266 ADC - sensores analógicos (3 / 5 paso)

Paso 3: Arranque el ESP

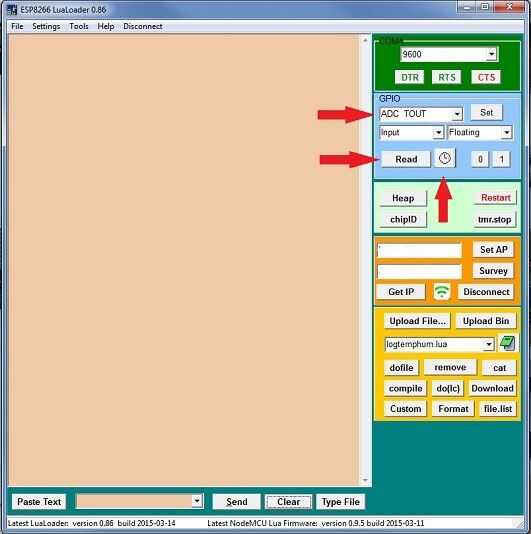

Una vez arrancado, con lualoader, usted puede leer/monitor el pin ADC TOUT. Uso o 'Lea' o 'autorepeat Lee'. Los valores se muestran en la ventana principal.

La hoja de datos describe el pin ADC tiene 10 bits de resolución. Esto significa que 0 a 1024. Usted debe obtener un valor en algún lugar dentro de esta gama.

Aquí comienza la diversión! Al parecer, el módulo sólo convierte un voltaje entre 0 y 1 voltio.

Por ejemplo, tengo un reostato k 10 conectado a los pines del ADC. Completamente si mueve el regulador a la posición donde esperaría una lectura de 0, los pines ADC TOUT Lee 13 ~ 15, 0 no pero alentador!

Sin embargo, deslice el control deslizante hacia la derecha, veo el ADC TOUT alcanza la lectura máxima de 1024 en 1/3 la distancia.

Idealmente, quiero el deslizador para registrar 0 a 1024 aumentando o disminuyendo más 100% del recorrido del deslizador.

Alcanzando el máximo en 1/3 del recorrido lógico, el pin ADC sólo lee hasta 1 voltio. Cualquier lectura sobre eso, dicen 1.1v a Vcc de 3.3v se maximizado a 1024.

Por lo tanto, necesito el pin ADC un voltaje entre 0 y 1 voltios solamente de la fuente.

Utilizando un divisor de tensión grandemente mejora la situación.
