Paso 3: Detalles de conexión.
Mientras que la programación, ESP8266-1 debe conectarse a la placa Arduino o FTDI.
En este proyecto para dos - 1) destella el código ESP mediante el IDE de Arduino, se utiliza placa de Arduino UNO 2) alimentación al módulo de ESP8266. He visto en muchos posts donde se sugiere utilizar un módulo de fuente de alimentación separada para ESP8266, como aparte de 3.3v, dibuja por encima de 80 mA de corriente (consultar ficha técnica para más detalles). Sin embargo, fui capaz de conducir esta unidad por mi tablero de Arduino UNO sin ningún problema. Recuerde que el tablero de la Rx de Ardunio para ser conectado al Rx módulo ESP y Tx de Ardunio tablero conectado al Tx de módulo EXP.
Si tienes un módulo FTDI-TTL, puede utilizar el mismo, sin embargo, hay que cruzar el Tx - conexión Rx en este caso. He probado con el siguiente módulo junto con los 3,3 v Fuente de alimentación y funcionó bien.
http://www.eBay.in/ITM/USB-2-0-to-TTL-UART-serial-...

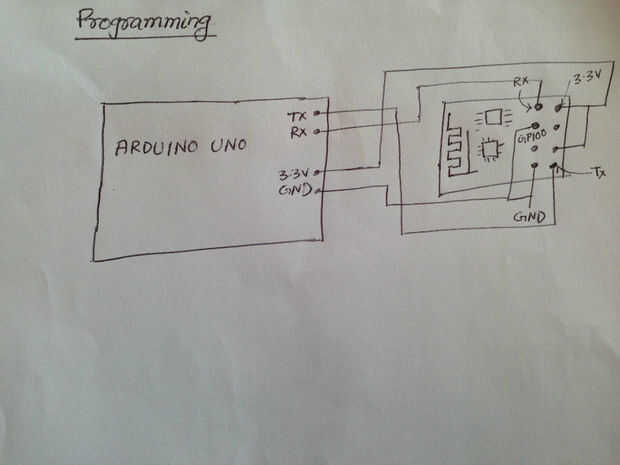

He proporcionado dos esquemas para explicar la conexión, mientras que el chip de programación y también al usar el módulo ESP. Como usted puede ser consciente, el principal cambio está pasando el perno GPIO0 de GND (en el primer diagrama) a la unidad (en el segundo diagrama).
Aunque intermitente ESP8266-1 ha sido explicada por muchos desarrolladores en varias publicaciones, quiero resúmenes de las mejores prácticas según mi experiencia.
Algunas cosas a recordar mientras trabaja con el módulo de ESP8266, en algún momento el comportamiento del módulo puede ser muy frustrante, principalmente mientras parpadea el chip. Tengo una laptop Apple Mac Pro y todas las observaciones pueden estar relacionadas con módulo de ESP8266-1 solamente.
- Mientras que la programación, si se inicia la alimentación de fresco (reinicio del módulo), se necesita restablecer el módulo de una manera como se explica en el siguiente enlace.
- Asegurar GPIO0 pin está conectado a tierra.
- Reiniciar el IDE de Arduino, asegúrese de que el puerto es visible y "comprobado" en Menú -> Herramientas -> puertos.
- Asegurar la última versión de firmware es brilló en el módulo de esp8266-1.

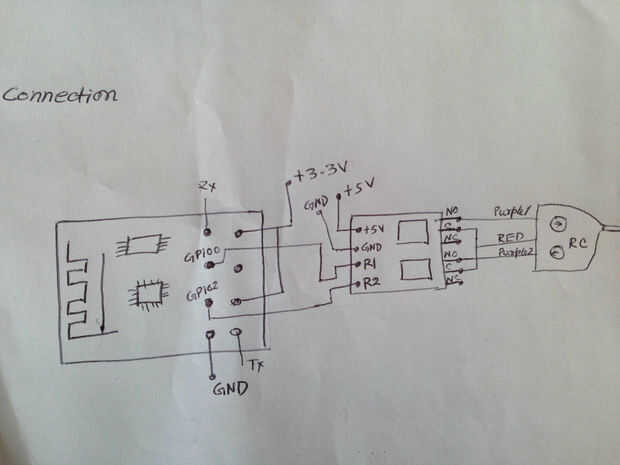

Post de programación, las necesidades ESP8266-1 para conectarse a un relé de 2 canales y relé conectarse a modificado RC remoto.
Dos canales de placa de relé, además de líneas de energía, hay dos líneas de control - "R1" y "R2". GPIO0 y GPIO2 deben conectarse a estos pines respectivamente. También, recuerde que si está utilizando dos fuentes de alimentación diferentes para esp8266 y módulos de relés, allí tierra pines deben estar conectados.
En el lado de la carga de la placa de relé, verá tres punteros de la conexión de cada relé - "NO" (normalmente abierto), "NC" (normalmente cercana), "C" (común). No usamos "NC", "algo C" y "NO". tanto de la "C" se pueden ordenar. Cada uno de lo "NO" se conectará a las extensiones respectivas interruptor del RC remoto.
Antes de terminar, debo dar las gracias a instructables para brindarnos una plataforma tan agradable para compartir nuestras ideas; de lo contrario, es muy difícil obtener toda la información y concibe nuevas ideas para trabajar más.
Por favor me avisan, si encuentra alguna discrepancia en la explicación.
Con saludos cordiales,
Sumanta
