Paso 5: Piezas de doblez a ángulos exactos

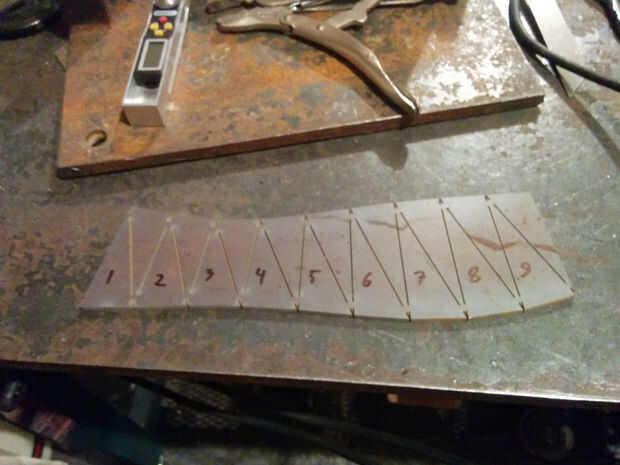

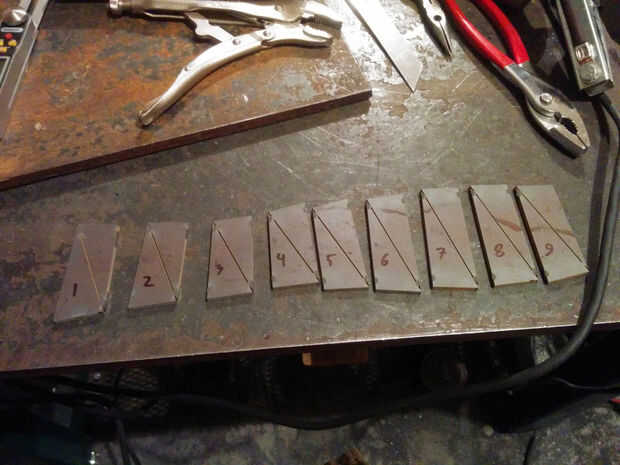

Empecé a tener problemas graves más adelante por el tentáculo. Aquí la geometría se complica, debido a la flexión y torsión del tentáculo. Antes, sólo 1 o 2 pedazos en cada aro tendría una puntuación de diagonal en ellos, pero ahora básicamente todos ellos lo hizo. Esto complica drásticamente la geometría, y las técnicas que había desarrollado más abajo dejaron de funcionar. Comencé a tomar horas para completar un anillo único, que protuberencias muchas veces para arreglar las diferencias. Como habían todavía otro 25 anillos para fabricar, fue realmente malo.

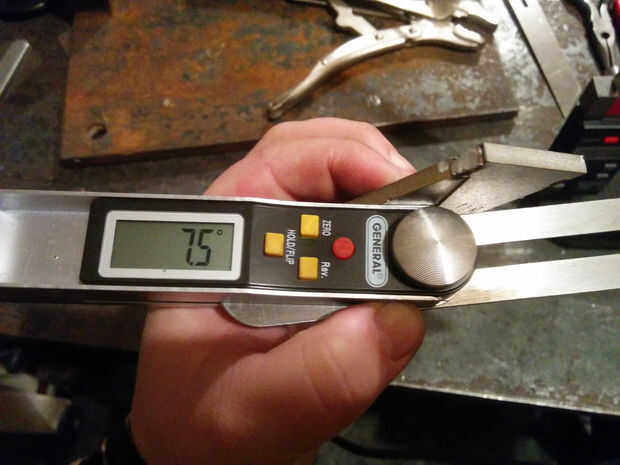

Decidí que necesitaba para ser más precisos sobre el ángulo de la curva a través de las puntuaciones diagonal. He podido sacar el ángulo exacto que cada uno debía para ser de licuadora, solo tuve que doblarlas correctamente. Una vez que aquellos tenían razón, la antigua plantilla de 140 grados debe gran trabajo otra vez! Así que compré un medidor de ángulo digital para probarlo.
¡ Funcionó! .. .kind de. El calibrador de ángulo era super cutre, tendiendo a cero vuelve a sí mismo al azar y se mantiene hasta los pedazos pequeños que estaba doblado eran muy torpe. Decidí hablar a algunas personas en el trabajo, a ver si tenían alguna idea mejor. Llego a trabajar en una metrología dimensional R & D lab, conozco algunas personas que son muy buenos en medirlas cosas. Uno de ellos hizo una observación muy simple: siempre es mejor medir distancias que ángulos, si nada puede evitarlo. ¡Claro!

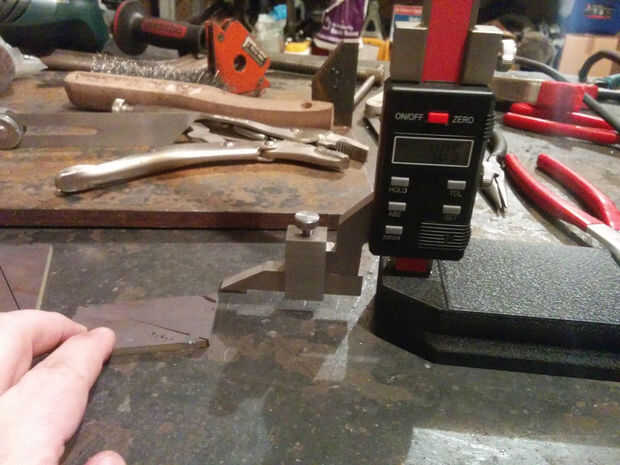

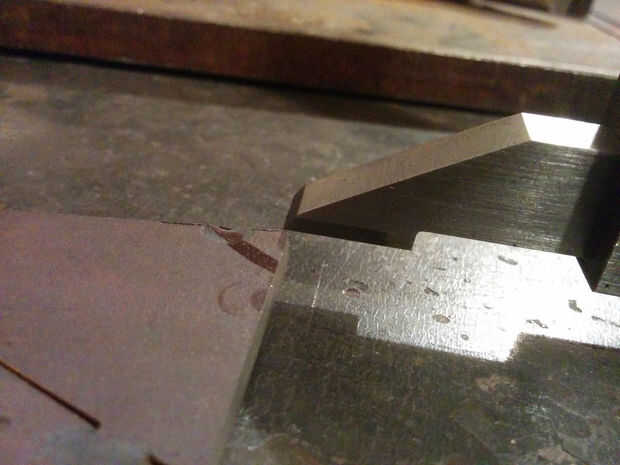

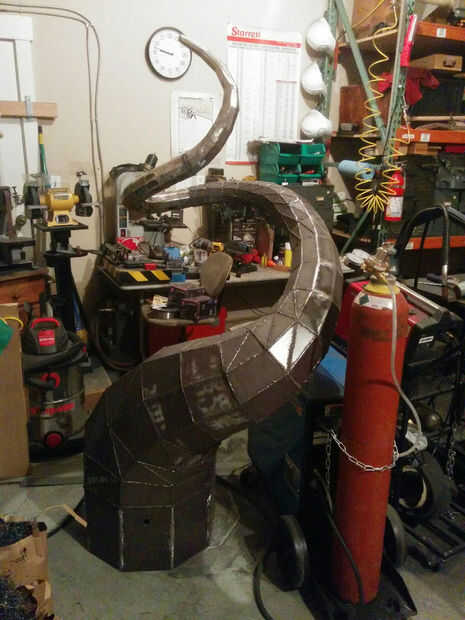

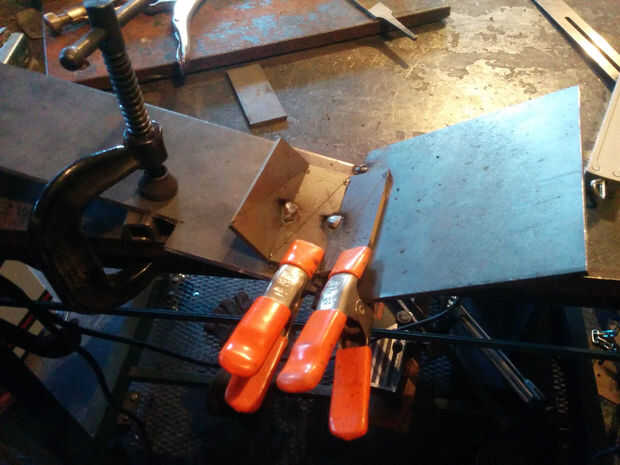

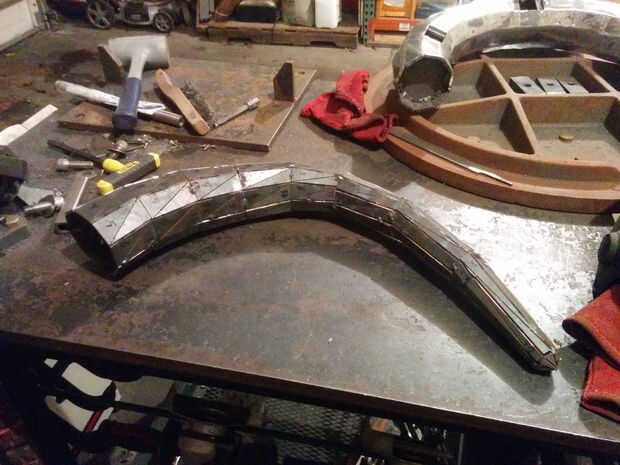

Esa noche solía Blender calcula el desplazamiento lineal de la esquina lejana de cada pieza desde el plano opuesto. Luego usé mi medidor de altura para medir cada pieza, afinando hacia adelante y hacia atrás hasta que estaba tan cerca como podía conseguirlo. (Generalmente dentro de 0.05 mm.) Y esta vez lo que realmente el trabajo! Fue más lento de lo que quería, pero confiablemente consiguió buenos resultados. Usando esta técnica y una plantilla de 140 grados tengo el resto de las piezas de tentáculo soldadas con autógena juntas.
Después de fue a muchas, muchas, muchas horas de pulido para limpiar todas las soldaduras.
