Escultura CNC con Neopixel (3 / 8 paso)

Paso 3: Paso 3: la escultura con SketchUp y CNC

** La máquina CNC, la espuma y el Rhino software fue proporcionado a mí por mi escuela como parte del laboratorio de fabricación de **

Esta parte del proyecto requiere el conocimiento con el software de 3D, he usado SketchUp y el conocimiento de fabricación CNC.

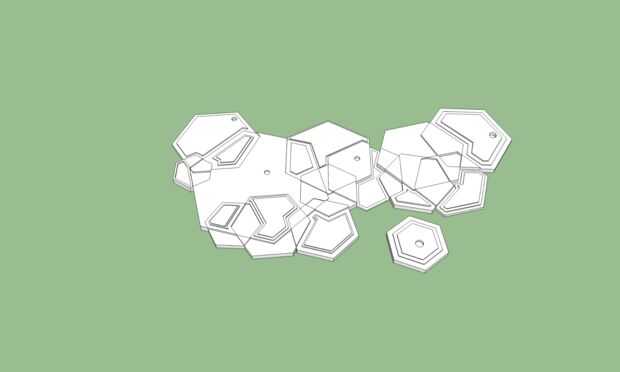

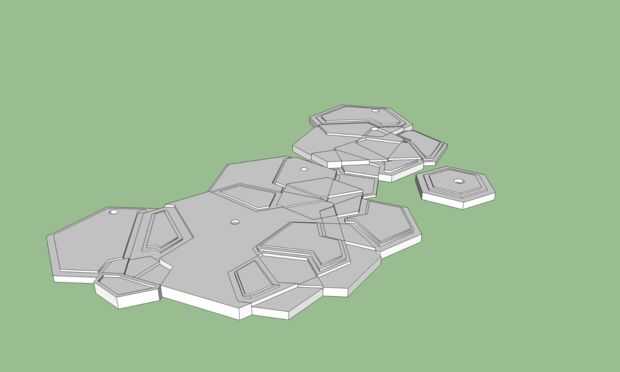

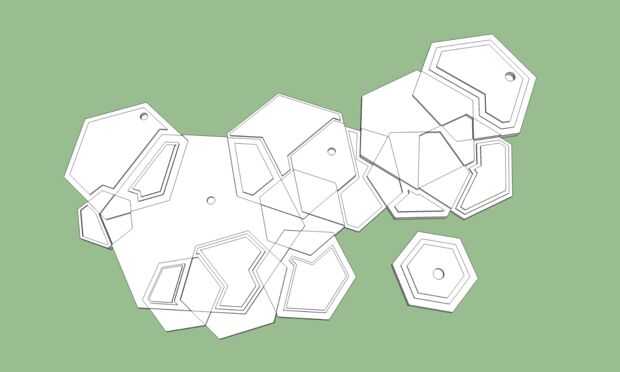

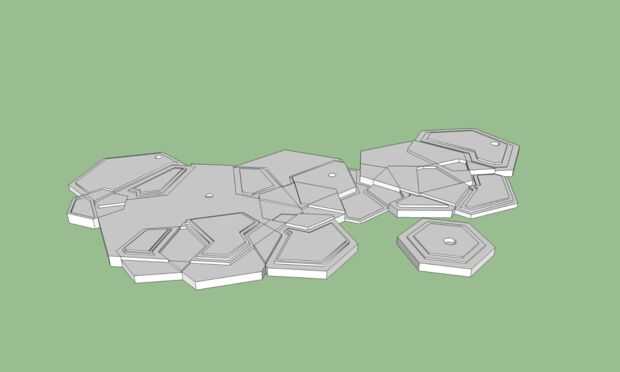

En SketchUp, utilicé un 2'x 4' x 1 "rectángulo y forma hexagonal superpuesta para crear piezas superpuestas y empuja/tira las áreas superpuestas para crear interesantes formas que a su vez crean sombras interesantes.

Después he creado esto, exportan unos gráficos PNG en diferentes 2D, modelo 3D y una escena dos animación.

Después del proceso de Sketchup, tomé esto en el laboratorio de fabricación y el monitor de laboratorio y procesa el modelo 3D de Rhino a prepararse para el corte.

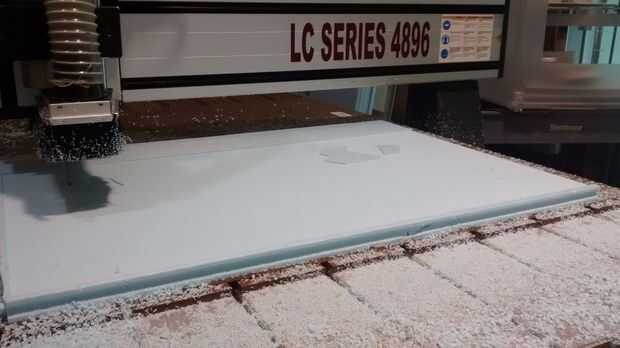

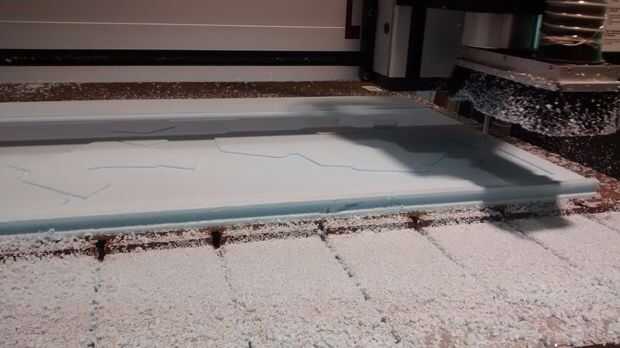

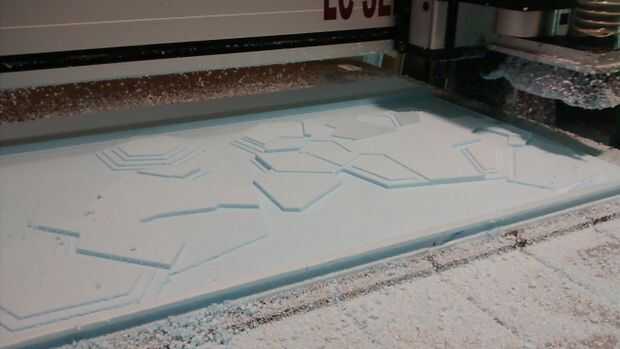

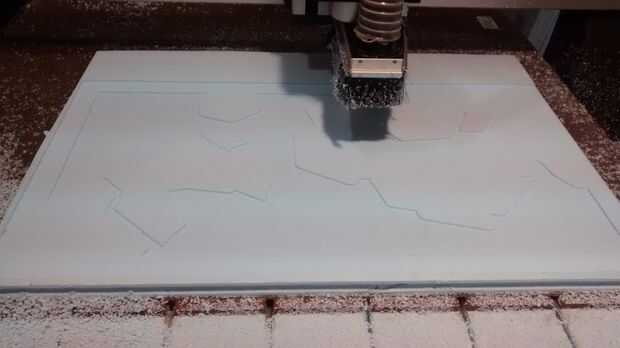

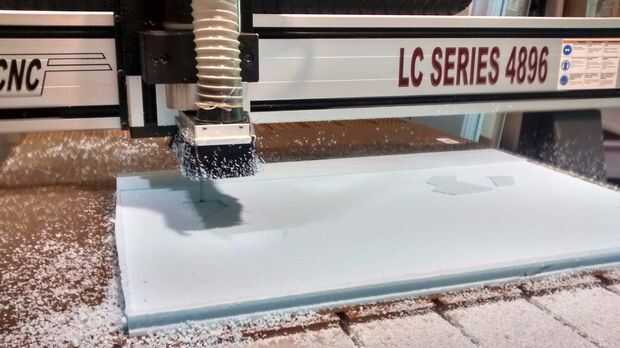

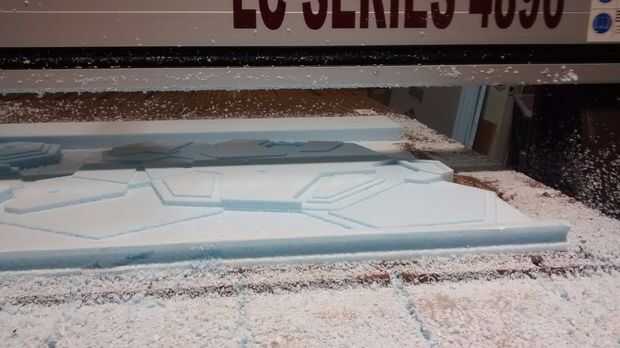

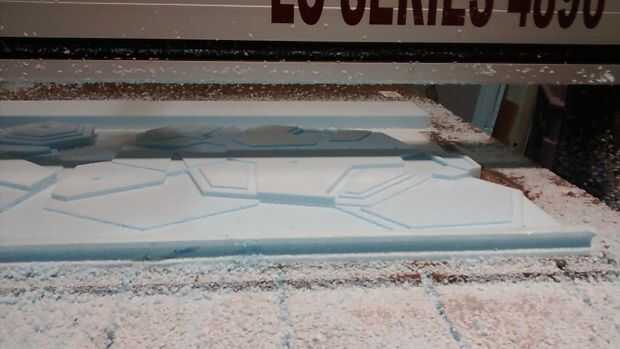

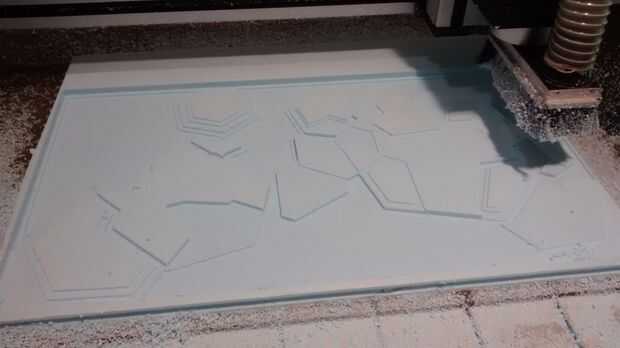

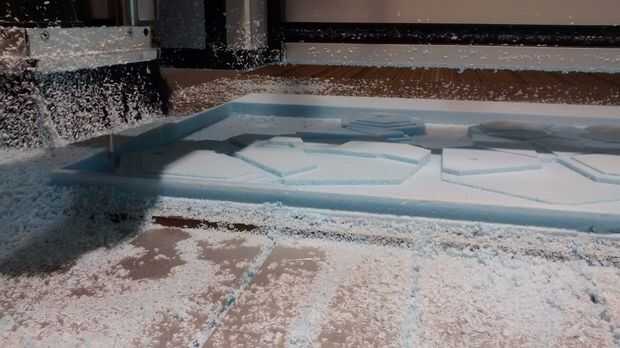

** Este modelo tomó 2,5 horas de corte. Antes de que la pieza se podría cortar, tuve que configurar la tabla CNC enchufando en los agujeros de aire que no eran necesarios y el área de las filas que la espuma solía ser succionada a la tabla de cortar sin necesidad de mover la espuma. También utilizamos una tabla de búfer no accidentalmente cortar la tabla, y esto terminó siendo necesario como un área de la pieza fue demasiado bajo y corte el búfer.

Después se cortó la pieza tenía vacío toda la mesa, barrer el piso y limpiar mi mess.* *

Utilizamos una flauta 2 corte poco en 40 por ciento, hubo un final de 50 por ciento que terminó por no ser necesario.

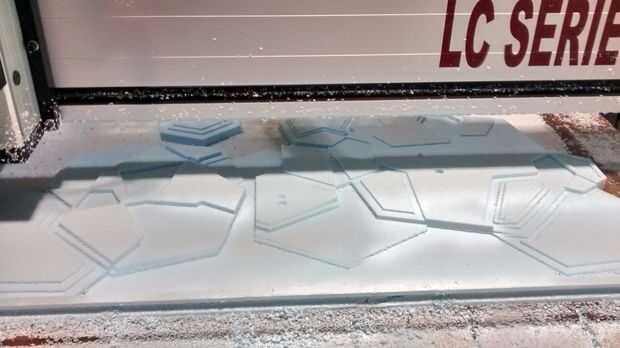

Después se terminó la pieza, corte la espuma sobrante con un cuchillo x-acto.
