Escudo del Motor Arduino DIY [por sólo $8!] (L298N 2x4A) (3 / 9 paso)

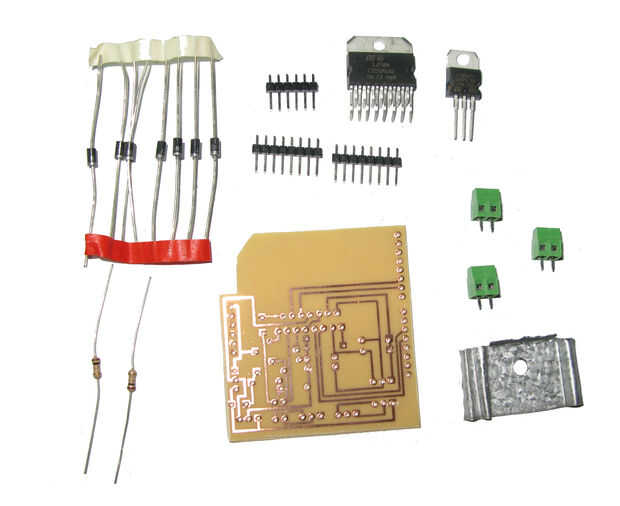

Paso 1: Partes y materiales

he comprado mis partes de ALEXAN, una tienda electrónica con un montón de ramas (encontrado solamente en las Filipinas). Todo es barato aquí, los enlaces que di sólo son alternativos para las compras en línea. Mi lista de precio real y el gasto es mucho más barato y diferente. Si usted vive en las Filipinas, usted puede comprar piezas de DEECO, Alexan, E-Gizmo o Raon.

Partes:
- L298N controlador de Motor Chip
- Viruta de regulador 7806
- Diodo de recuperación rápida 1N4937
- ¼ vatios resistencia de 1 ohmio
- Bloques de terminales de tornillo
- Tablero del PWB (Regular o foto-positivo)
- Hombre o mujer Pins (usada para conectar al Arduino)
-Disipador de calor (comprado o DIY)

Viruta de regulador 7806 = (sustituto: 7805 7809)
¼ vatios resistencia de 1 ohmio = (sustituto: hasta 10 ohmios)

Diodo de recuperación rápida 1N4937 = (Sustituto: 1N4007 o 4148)
