Escudo de prototipos para Arduino Mega (5 / 7 paso)

Paso 5: Soldadura - 5 pernos de la energía

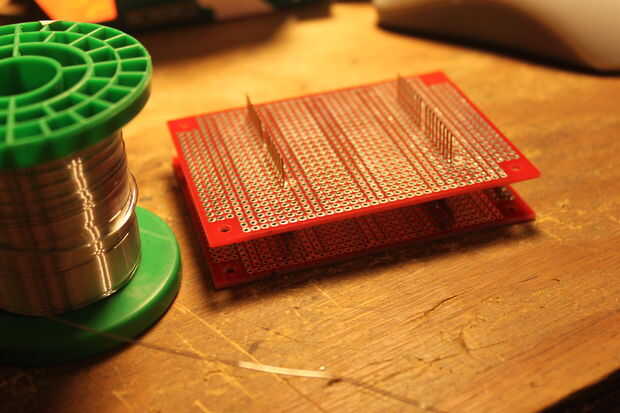

Con los headers apilables instalados, he insertado el extra largo disidente encabezado por los pines de alimentación. Requiere un pequeño ajuste con el espaciador de ajuste tan abajo como sea posible. Creo que no voy como «derecho» como quisiera porque la longitud de cada perno era un poco diferente.

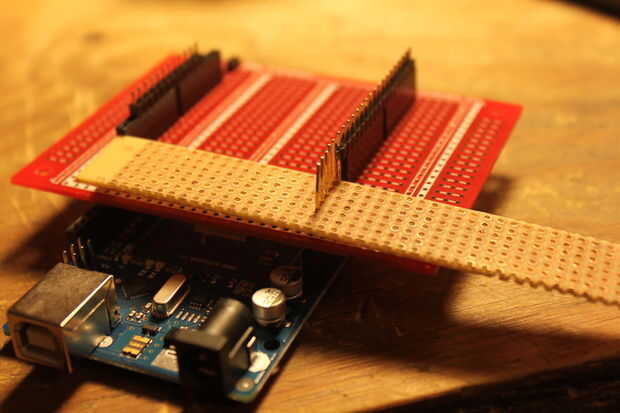

Usé un viejo trozo de tablero perforado para fijar estos pin para soldar. También hay algunos pedazos ocultos de encabezados cortos que ayudan a mantener la Junta de pref en la alineación.

I voltea la Asamblea, sujeta la Junta perf y había separado de la Mega. Hice lo mismo de la soldadura y revisar el procedimiento que antes.
