Escudo de proto (2 / 7 paso)

Paso 2: ¡ Lo! Lista de piezas

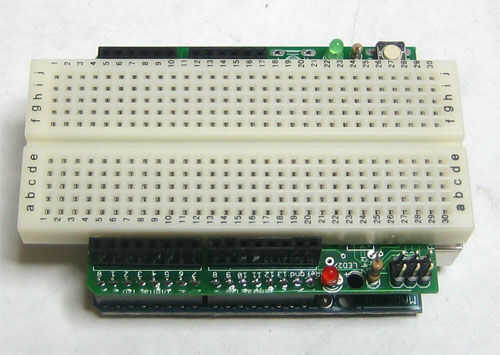

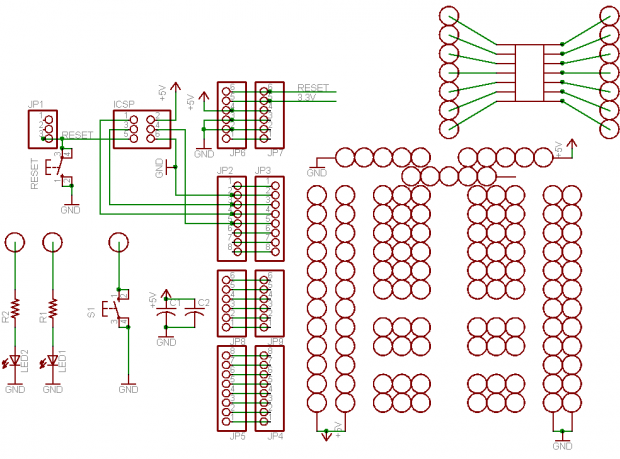

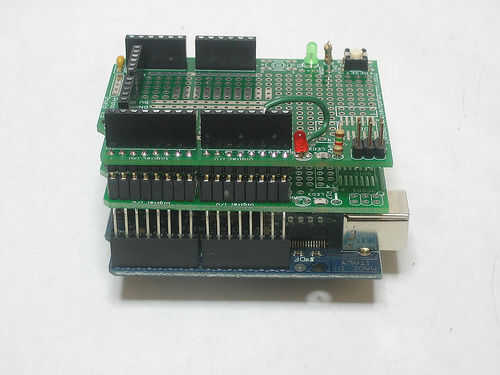

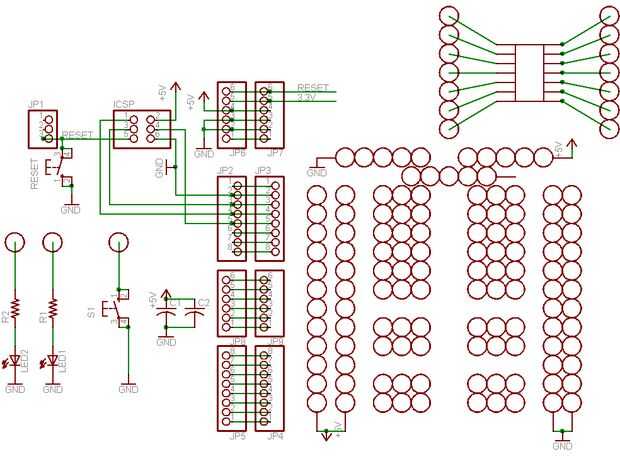

Schematic



Lista de piezas

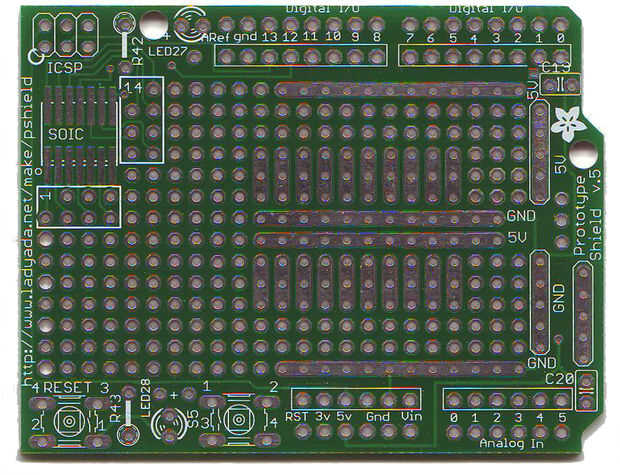

Descripción: placa de circuito impreso
Distribuidor: Adafruit
Cantidad: 1

Nombre: LED1

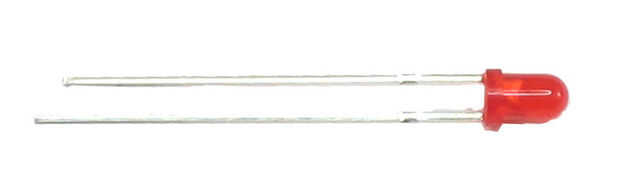

Descripción: Rojo LED Lite-On LTL-1CHE (o cualquier LED de 3mm)
Distribuidor: Digikey
Cantidad: 1

Nombre: LED2

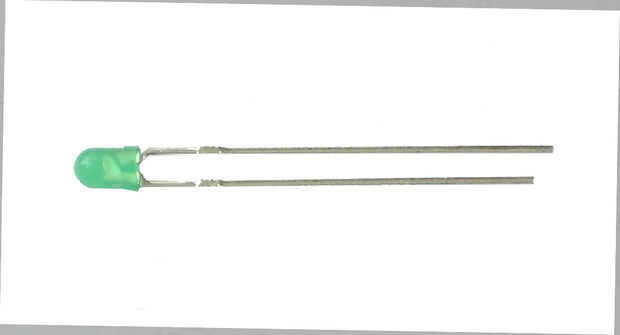

Descripción: Verde LED Lite-On LTL-1CHG (o cualquier LED de 3mm)
Distribuidor: Digikey
Cantidad: 1

Nombre: R1 R2
Descripción: 470-1.0K resistencias para LED
Cantidad: 2

Nombre: RESET S1

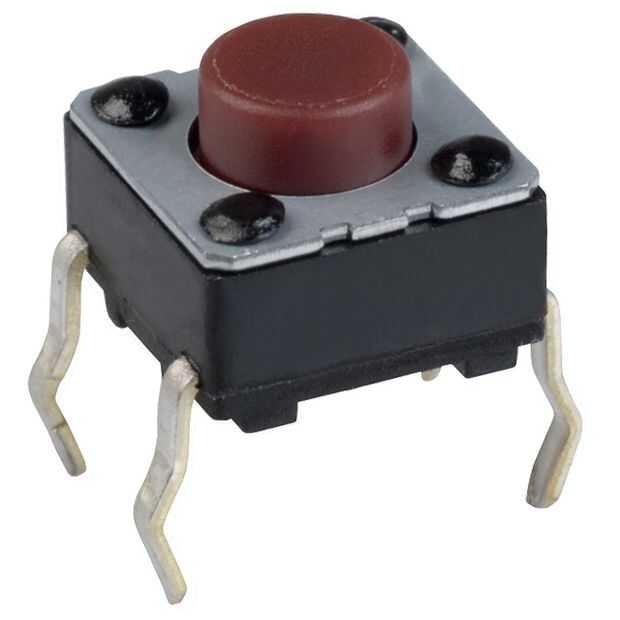

Descripción: 6mm interruptor de tacto Omron B3F-1000 (o cualquier botón de 6mm)
Distribuidor: Digikey
Cantidad: 2

Nombre: C1 C2

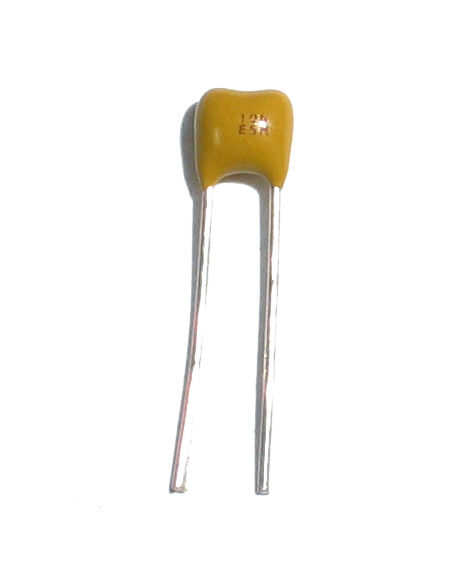

Descripción: 0.1uF condensador de cerámica
Distribuidor: Digikey
Cantidad: 2

Nombre: ICSP

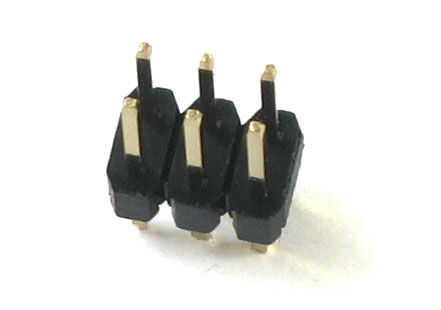

Descripción: encabezado macho de 6 pines (2 x 3)
Distribuidor: Digikey
Cantidad: 1

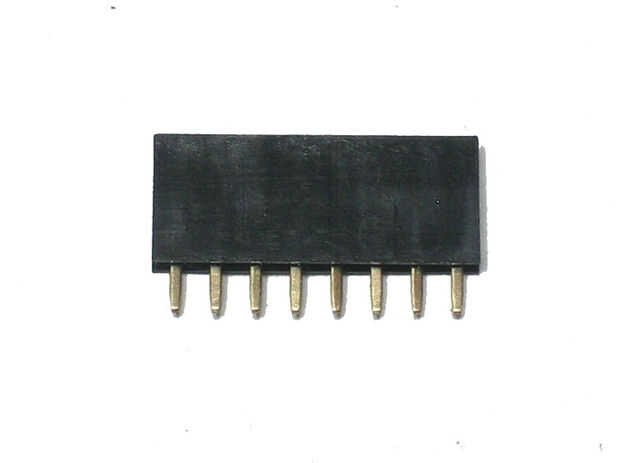

Descripción: header hembra 8 pines (1 x 8)
Distribuidor: Digikey
Cantidad: 2

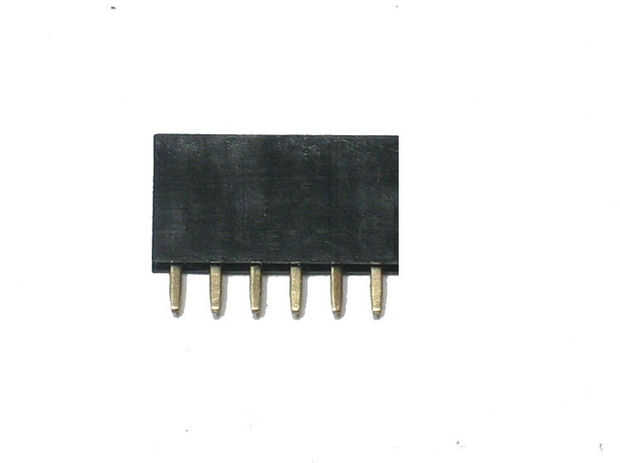

Descripción: encabezado hembra de 6 pines (1 x 6)
Distribuidor: Digikey
Cantidad: 2

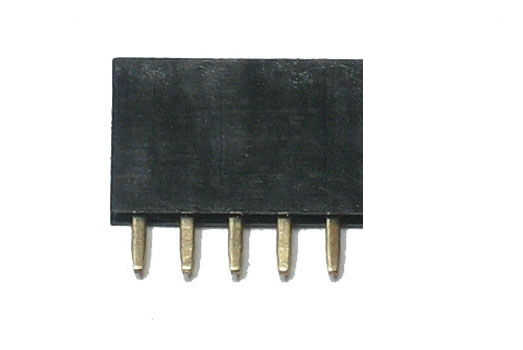

Descripción: encabezado hembra de 5 pines (1 x 5)
Distribuidor: Digikey
Cantidad: 3

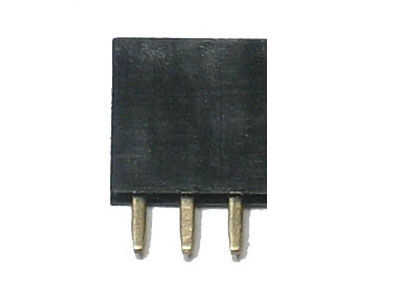

Descripción: opcional: Jefe femenino del pin 3 (1 x 3) ya No se incluye en los kits!
Distribuidor: Digikey
Cantidad: 1

Descripción: jefe varón del pin 36 (1 x 36)
Distribuidor: Digikey
Cantidad: 1

Piezas opcionales

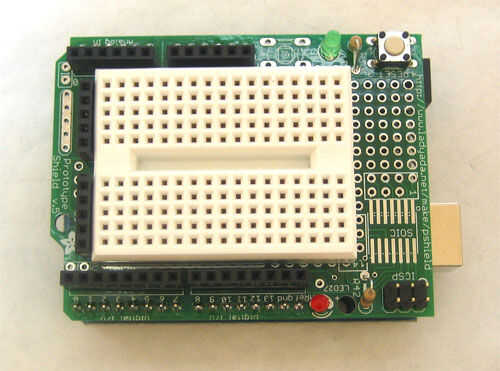

Descripción: Pequeño protoboard (300 puntos de amarre) - este es un poco más práctico que el más 'estándar'
Distribuidor: Adafruit

Descripción: Pequeña protoboard (170 puntos de amarre) - también, 5 mujer jefe del pin (1 x 5) para el uso con protoboard 'pequeño' como 'carriles de final' - estos son caros pero se puede 'hacer a ti mismo' cortando una placa más grande hacia abajo con una sierra!
Distribuidor: Adafruit

Descripción: Rúbrica femenina "Wire wrap" permite 'apilamiento' de escudos. Comprar 2 16 posiciones y corte para ahorrar costes.
Distribuidor: Digikey
