Escudo de programador ATmega168 TQFP32 smd (2 / 4 paso)

Paso 2: Componentes y piezas necesarias

Qué necesito crear este escudo:

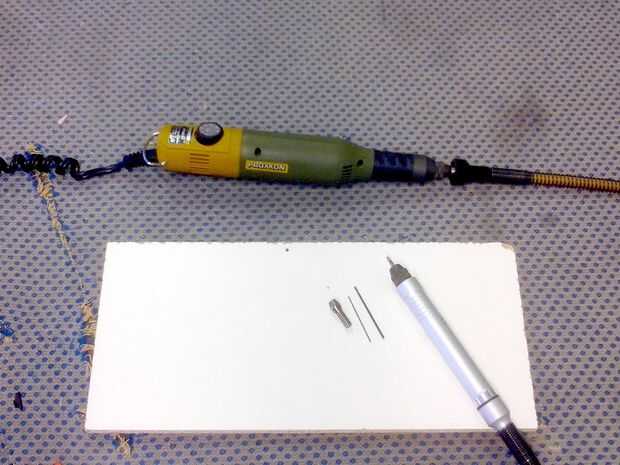

Dispositivos
-Soldador
-Máquina de grabado PCB
-Unidad de exposición UV
-Máquina de perforación
-scissers
-cuchillo

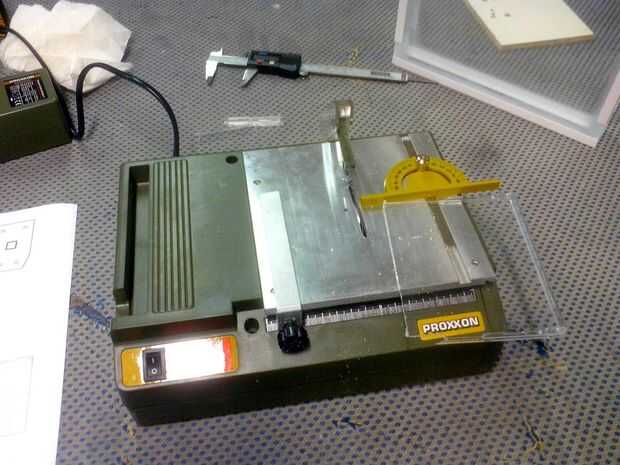

-Sierra circular


Piezas

-Doble cara Junta de fotoresistencia
-cable 1 m m para la vía de
-Tornillos de 3mm
-8 x redonda pvc espaciador 7x5mm

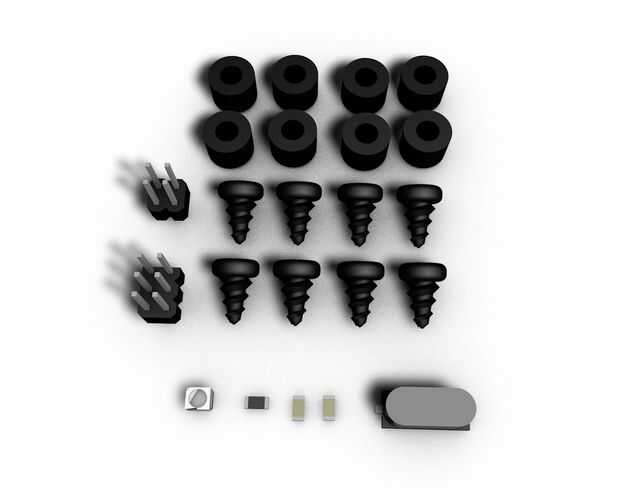

Componentes

-2 x 22pf condensadores smd 1206
-Resistor de 1KOhm smd 1206
-LED rojo smd 3528
-16MHz smd de cristal
-2 x 2 conector macho
-2 x conector macho de 3 pines
-2 puentes
