Escudo de programación de 8 pines (7 / 14 paso)

Paso 7: tomas

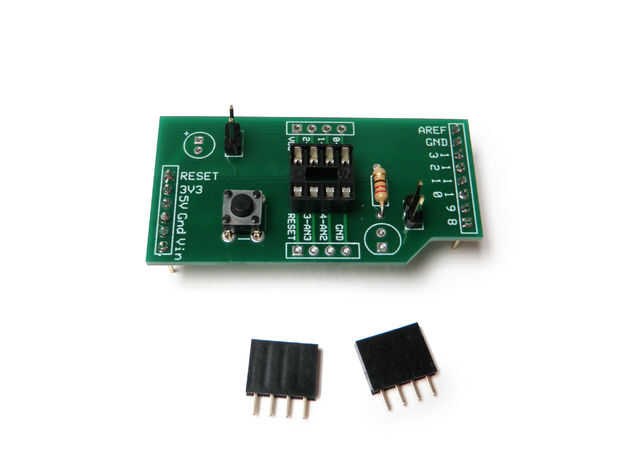

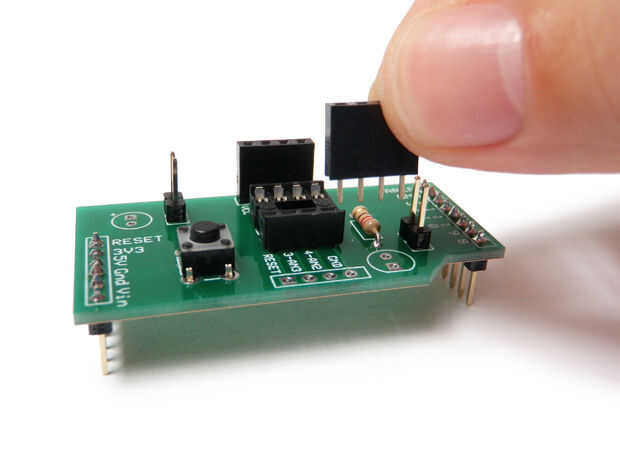

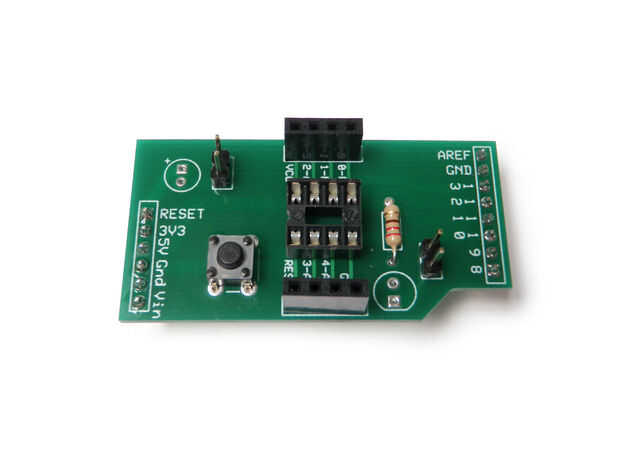

Después de la soldadura de las dos tomas hembra de 4 pines a cada lado del zócalo de la viruta.
