Escudo de programación de 8 pines (5 / 14 paso)

Paso 5: toma de

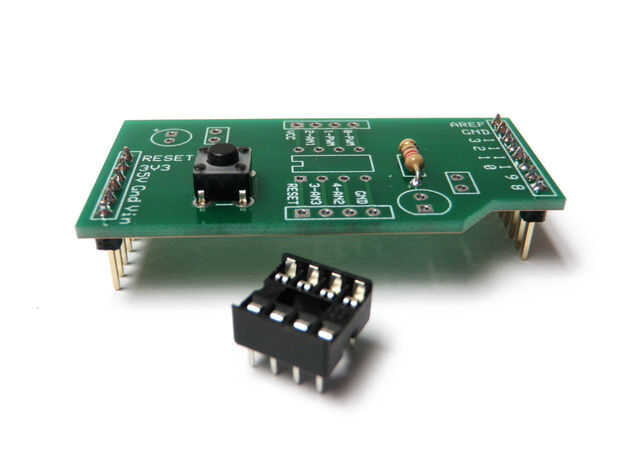

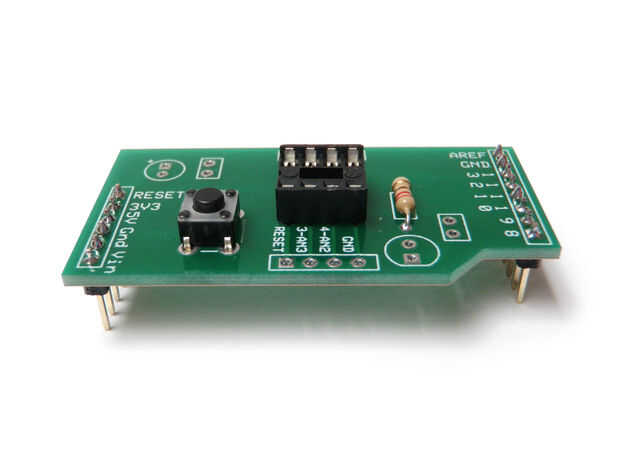

El encaje en el lugar de la soldadura.

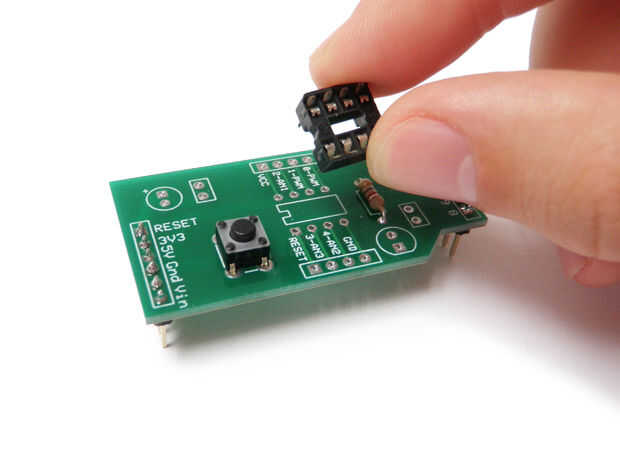

Asegúrese de que la muesca en el zócalo se alinea con la muesca de la huella impresa de la pantalla.

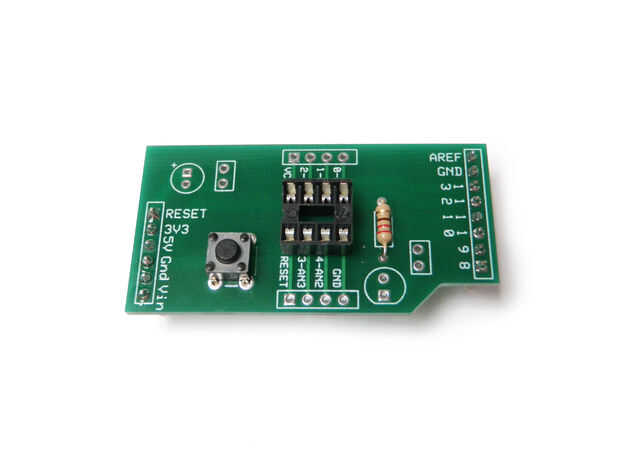

Para ser más claros, la muesca debe estar apuntando hacia el interruptor táctil y cabezal macho 6 pines.
