Escudo de programación Arduino ATtiny2313 (2 / 7 paso)

Paso 2: Prototipo y Pinout

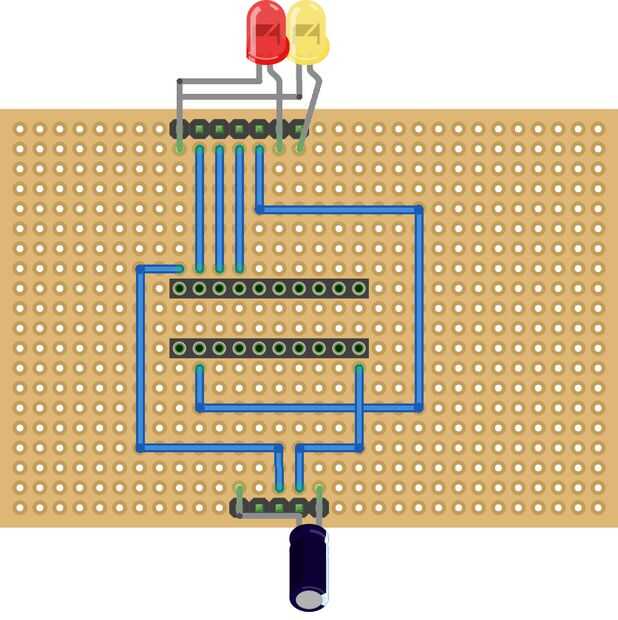

La imagen muestra el diagrama de pines de cómo cablear todo, básicamente alambre todo como se muestra en el pin-out pero no el arduino directamente sino un protoboard que tiene cabezales conectados a ellos que se puede unir a la arduino como escudo.

Asegúrese de que mantener el esquema de los pines del ATtiny2313 junto a ti cuando realice el cableado todo para evitar cualquier olvidadizos errores que pueden ocurrir.

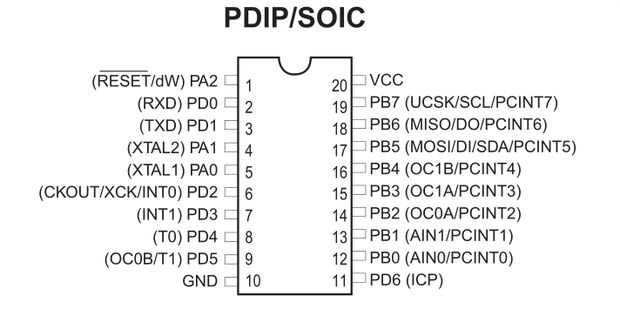

(Pin-out del ATtiny2313 tomado de http://blog.williambritt.com/uploads/attiny2313-pinout.png)
