Escudo de jugger (1 / 11 paso)

Paso 1: Especificaciones y materiales

Especificaciones australiano

Las reglas australianas a partir del 22 de junio de 2015 tienen las siguientes especificaciones para protectores:

Diámetro máximo: 600mm

Relleno mínimo:

20mm de acolchado alrededor del borde.

Luz de relleno en la cara para evitar lesiones en el juego normal.

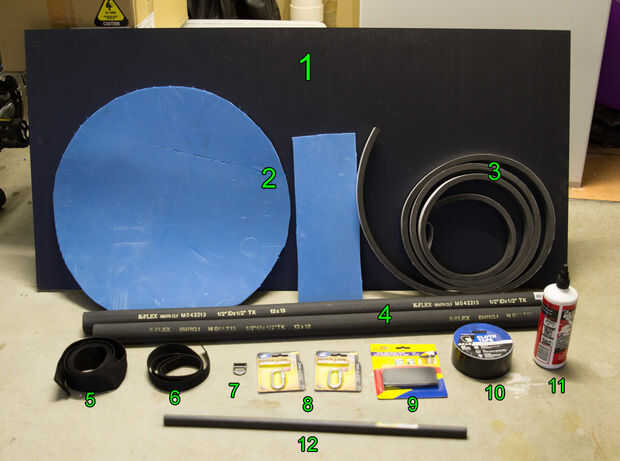

Materiales

1. 5 mm Coreflute. Esto formará la estructura básica de la pantalla, usted necesitará suficiente para dos o tres círculos, alrededor de 550 mm de diámetro. Este tutorial utiliza dos círculos.

2. 10 mm espuma. Yoga mats trabajo bien para esto. Usted necesitará suficiente para un círculo alrededor de 550mm de diámetro y una tira de medición de medición sobre 140 x 380 mm. Esta foto muestra que las piezas ya cortan.

3. aprox. 1750mm de cinta adhesiva de espuma de uno mismo - 24 x 9,5 mm o 24 mm x 12,7 mm (o similar tamaño. 24mmm cinta ancha encaja muy bien en dos hojas del coreflute (5 mm x 2) y la espuma frontal acolchado (10mm)).

ALTERNATIVA: Auto adhesiva de espuma puede ser caro, también uso un tercer tubo de aislamiento de tuberías de la espuma (abajo) y cortar en tiras.

4. componentes de espuma de aislamiento. 2 tubos, 13 mm x 13 mm o 13 x 19 mm. Este escudo terminó usando 13 x 19, pero he utilizado 13 x 13 en el pasado, sólo cabe más ajustado alrededor del borde.

5. aproximadamente 1500 m m de cinta de nylon de 50mm

6. aproximadamente 500mm de correas de nylon de 25mm

7. hebilla de plástico de 25 mm (Asegúrese de que las dimensiones interiores ajuste las correas de nylon de 25 mm). Alternativamente, puedes comprar una correa con la hebilla ya.

8. enlaces de 2 x 60 mm o equivalente. (Lo suficientemente grande para montar las correas de 50mm). A pesar de la imagen, este tutorial escudo usará mosquetones, que son más baratos.

9. tiras de 50 x 100 mm valcro (paquete de dos).

10. cinta

11. pegamento

12. aproximadamente 120mm de plástico tubo/manguera/etc o algo más para ser utilizado como un identificador.
