Paso 4: Construir el escudo
Este escudo te prepara para tomar su Arduino de la Laptop si quieres control total inalámbrico y ofrece una gama de otros conjunto de posibilidades creativas para su próximo proyecto de Arduino.
Construir:

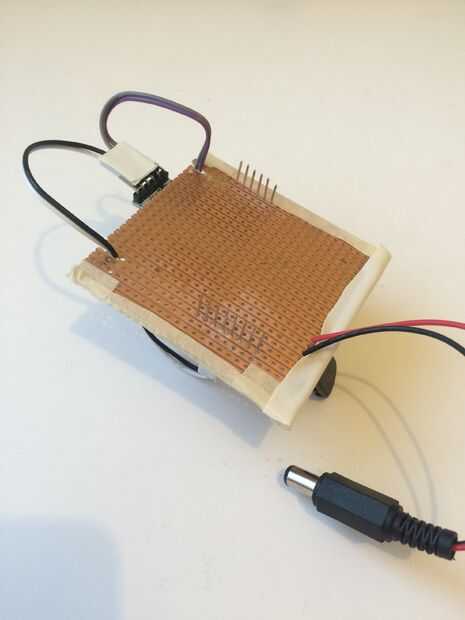

Mida y corte una sección de Arduino tamaño de su perfboard.
Pegamento o soldadura de los pines que se extiende a la Junta de perf, cuando están seguro puede adjuntar la distancia xy:

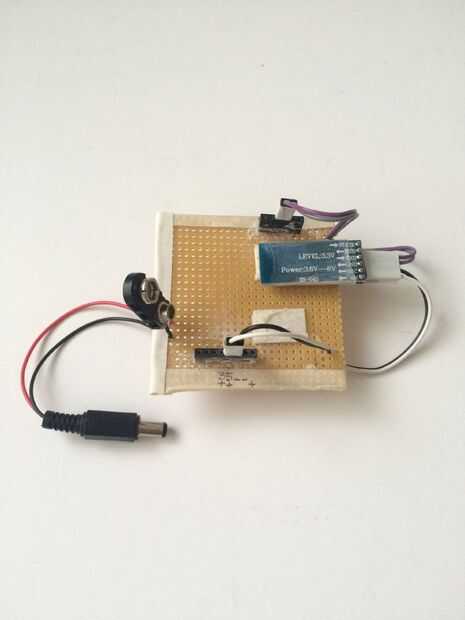

fijar el módulo XY remota a la Junta de perf con algunos doble cara cinta adhesiva o cinta de montaje con los pernos hacia fuera. Conecte los cables de puente a los pines apropiados (RXD, TXD, GND, VCC) en el módulo. Con dos trozos de cinta aislante de conectar la alimentación (+ y -) pernos puente juntos y los alfileres de puente TX y RX juntos y el enchufe en las clavijas hembra usted pegado a la Junta. Asegúrese de que la línea de pernos allgood con tu Arduino UNO por debajo con todos los cables de puente desde el módulo de Bluetooth presiona en los pasadores de tablero extensible y luego en la ONU.
** Nota ** TX en RX en pin 2, el pin 3, VCC en el pin de 5v y GND a tierra en el pin de gnd a su lado.
Energía:
Usé una broca pequeña para cambiar el tamaño de 2 agujeros en el tablero de perf para caber el + y - cable de mi batería de 9V. Una vez que la batería esté en posición con los cables a través de la Junta Conecte los pernos en sus ubicaciones originales.
Conecte la batería de 9V y enchufe en la entrada de energía.

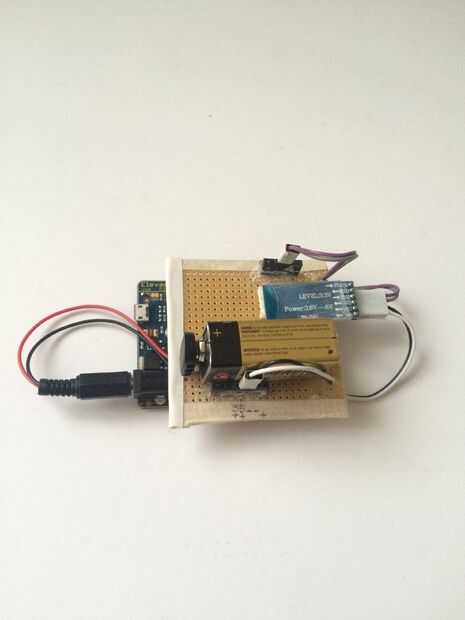

Tu escudo ahora es capaz de alimentar el Arduino sin necesidad de ordenador que explorar el potencial creativo de Bluetooth y Arduino.
