Escáner 3D control board arduino nano + drv8825 (2 / 2 paso)

Paso 2: Diseño de PCB, se ajusta más 3d scanners

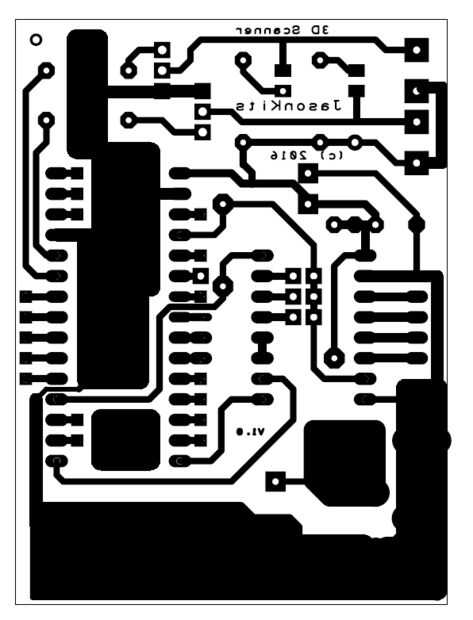

El pcb fue diseñado con designspark, su tamaño es de apenas 5 x 7 cms

El diseño fue actualizado para láseres de 5 voltios y 12 voltios.

Imprimir el pdf en escala de 100%!

Me ha pedido algunos consejos y debería estar aquí pronto! interesados enviarme un correo electrónico.
