Escáner 3D control board arduino nano + drv8825 (1 / 2 paso)

Paso 1: introducción

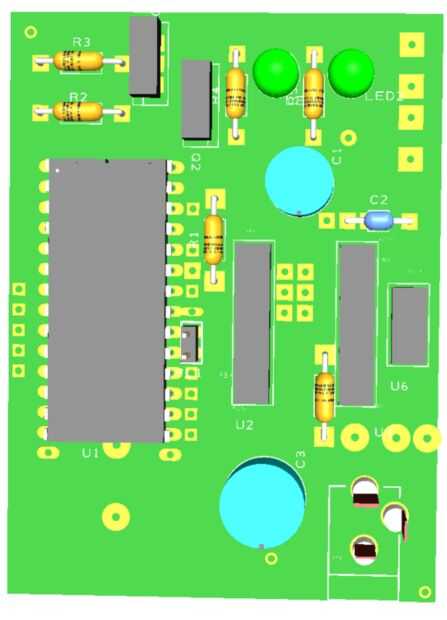

Diseñé la tarjeta controladora después de pasar algún tiempo buscando una placa arduino con controlador paso a paso para controlar el escáner 3d que estaba construyendo. terminó de diseñar la Junta a mis necesidades, así tiene todos los requisitos necesarios para controlar el motor paso a paso y láseres.

las partes

1 arduino nano v 3

1 conductor de pasos de x drv8835

2 x mosfets

2 tapones de x misc

fusible de 1 x 2

1 x LED y resistencias discretas
