¿Es seguro de la impresión 3D? o pruebas de bricolaje de HCN de ABS y Nylon Material de impresión 3D (3 / 10 paso)

Paso 3: Montaje de bloque calefactor

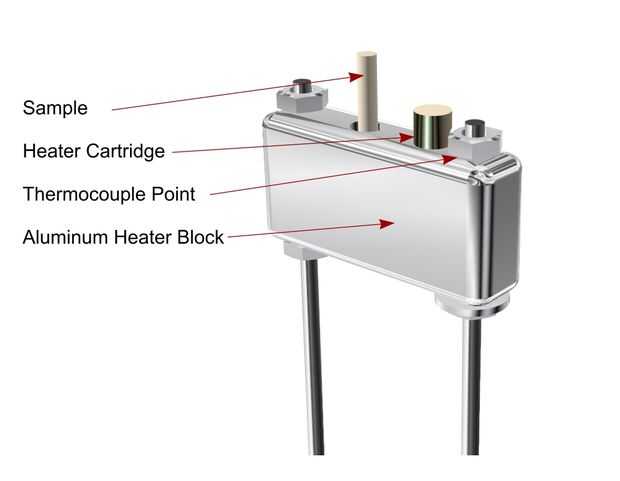

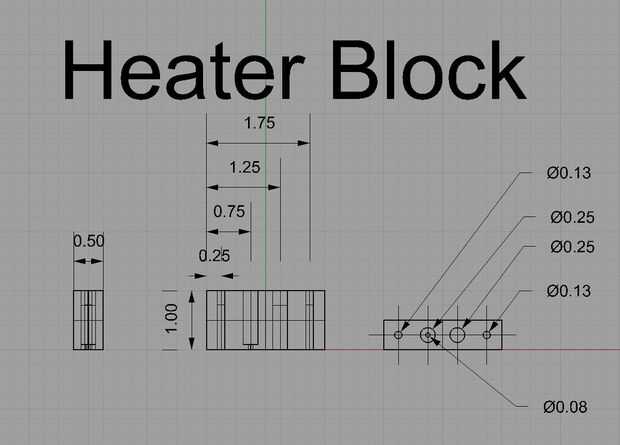

Para calentar la muestra material a la temperatura de impresión, tenemos que construir un bloque de calentamiento equivalente a la de nuestra impresora caliente-fin.  El bloque de calentamiento observado es de 2 "x 1" x. 5".  Se perfora para dos fuera de los agujeros de soporte donde vamos a instalar varilla roscada para apoyar el bloque.  También contará con 2 agujeros de cada 0.250".  Uno para el cartucho calentador y otro para la muestra.  el agujero de la muestra de prueba tiene un orificio.08 al exterior en la parte inferior para permitir que material o gases a la salida de una boquilla.

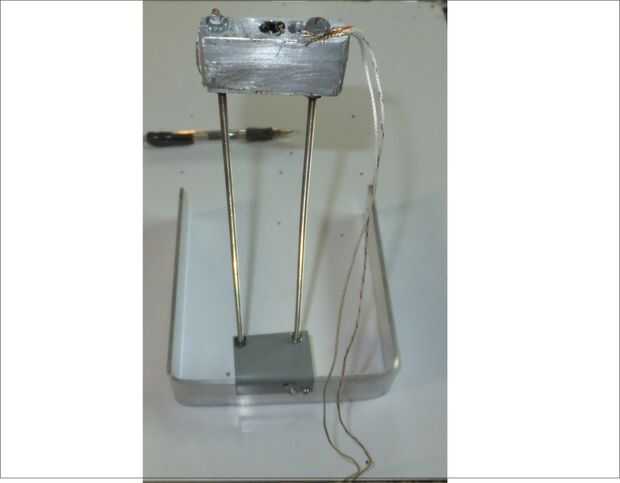

El otro extremo de las varillas de 3/16 están montados en una pieza de acero o aluminio para equilibrar el bloque de calentamiento y manténgalo vertical durante la prueba.   Asegúrese de que es constante ya que no quiere caer contra el acrílico a 300C..!
El alambre trenzado se conecta debajo de la tuerca al lado del cartucho calentador.  Esto medirá la temperatura de la muestra.

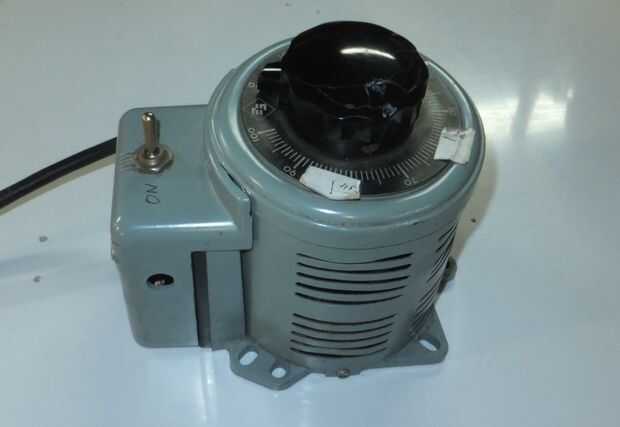

Para ajustar la temperatura utilizamos un variac.  Esto nos permite marcar en cualquier voltaje necesario para adquirir una temperatura deseada del cartucho calentador.   Una palabra sobre variacs... no son aislados, siempre apague antes de tocar las puntas del cartucho.

LISTA DE MATERIALES

  • 2 cada 3/16 x 12 "varilla roscada
  • 4 cada tuercas de 3/16
  • 1 cada termocupla "K"

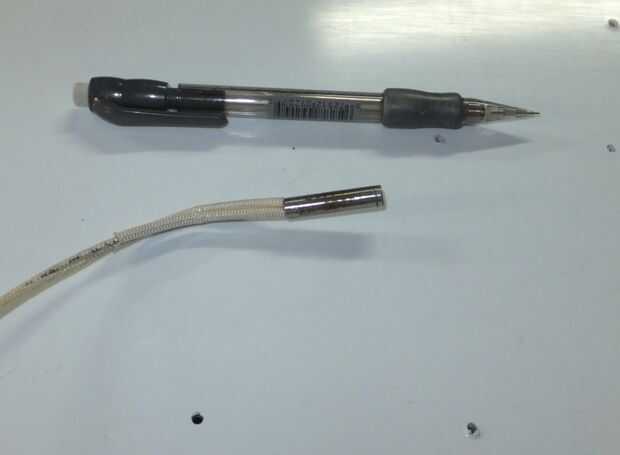

  • 1 cada calentador cartucho McMaster Carr 120 voltios 80 vatios
  • 1 cada variac o fuente de energía para el cartucho calefactor
