Paso 9: Procedimientos de prueba
Si se utiliza material enumerados aquí, entonces usted puede saltar la prueba dinámica y pasar a la prueba de impresión activos 3D.
Si está probando un totalmente nuevo y un material "conocido por ser", entonces le sugerimos que comience con el Error dinámico prueba como más seguridad está involucrada.

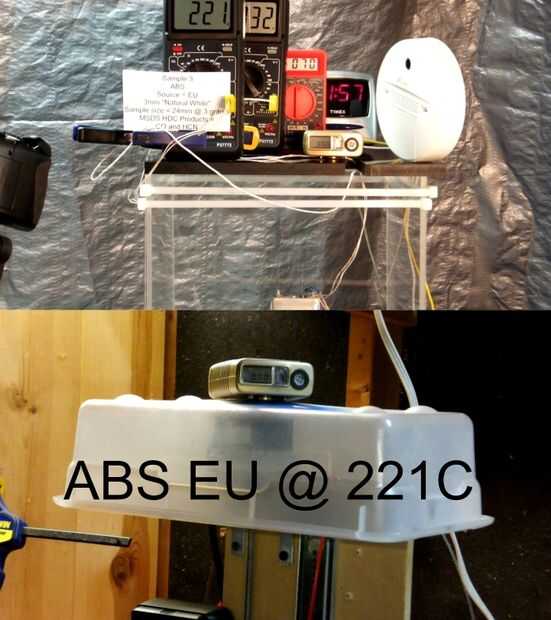

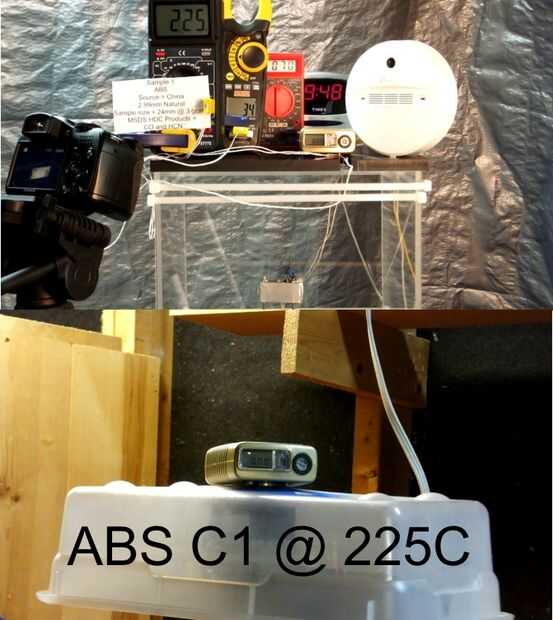

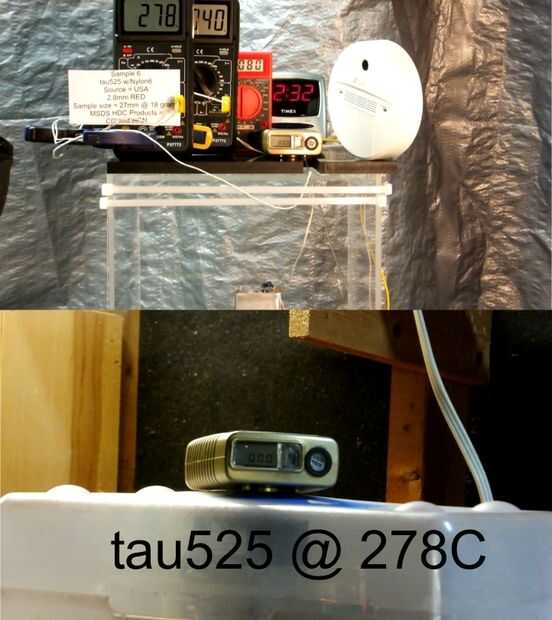

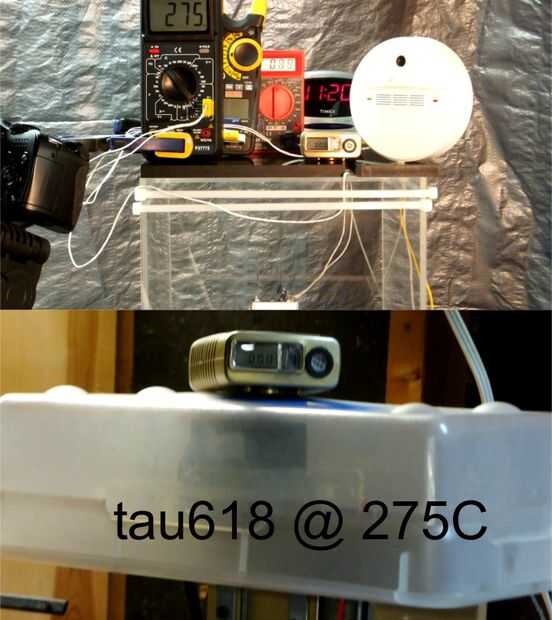

Configuración de su equipo de prueba y columna como se muestra en el paso 5
Abra una ranura 1" gran escape en la tapa de plástico de la columna.
Asegúrese de que el elemento sensor está en la línea de flujo de aire caliente.
No olvide leer la seguridad paso 2
Si usted no tiene una escala para el material, ABS de 3mm es aproximadamente 24mm 3mm que nylon es de unos 27-28mm para gramos.3.
La intención es medir las emisiones a y un poco por encima de la temperatura que vas a utilizar durante la impresión. Sugerimos la temperatura impresión más 30 grados más "C". Esto asegura que no está al borde del incumplimiento de la pirolisis. En nuestras pruebas nos fuimos más allá del incumplimiento de la pirolisis para otras evaluaciones. El sistema definido aquí utiliza un variac para ajustar el voltaje de CA en el cartucho calentador. Esto es un bucle abierto, pero sigue manteniendo la temperatura dentro de unos pocos grados. Usted puede utilizar cualquier control de temperatura que es necesario aplicar lentamente la tensión del calentador. El aumento de voltaje y temperatura está destinado a ser lento, teniendo lugar durante aproximadamente un período de 30 minutos. Puede elevar la temperatura a aproximadamente 125C rápidamente, pero a partir de ahí tomar lento. Con nuestra configuración había ajustada a 50 volts y permitido la temperatura aumentará a aproximadamente 125-130C para un cartucho calentador de 120 voltios. Desde allí nos acercó tensión como sigue:
60, 70, 75, 80 si es necesario.
Otra vez, esta transición debe tomar aproximadamente 30 minutos.
Al llegar a 30 grados "debajo de la temperatura nominal, debe comenzar a registrar cada minuto ninguna lectura de HCN incluyendo"0"como que la transición en hasta clasificada más 30.
Una vez en la plus marca 30, permiten el material a esta temperatura durante 5 minutos, nuevo registro de lecturas de HCN cada minuto.
Al final de los 5 minutos, la prueba es completa. Usted debe promedio de sus lecturas.
Elementos de la Nota:
1. Si la lectura de ojeada es inferior a 4,7 ppm, se considera seguro por OSHA y otras organizaciones de salud. Sin embargo, de nuestras mediciones, un valor superior a 0,1 ppm en promedio es inusual.
2. Si el detector sonó la alarma, el material es definitivamente inestable. El único material que se ha disparado el detector de humo fue trimmer línea #2.
3. Si el material escupe bocanadas pequeñas de humo, queda cerca de incumplir la pirolisis.
4. HCN puede "acumular" en el techo de la habitación. Por lo tanto una lectura constante de 4,0 ppm a 4,7 ppm se acumula a un valor más alto en el punto más alto en la sala y por esta razón queremos mirar hacia fuera para las lecturas inusuales.
Impresión 3D activo
Esta es una supervisión básica de los niveles HCN sensor durante la mitad de una impresión 3D. Una vez más, utilizamos el "objeto Material de la certificación".

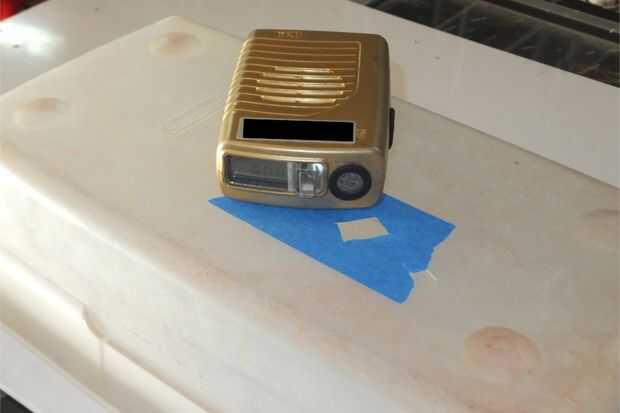

La impresora está configurada como se muestra con la campana grande de plástico o, en este caso una caja invertida. Un agujero de aproximadamente 2 X el diámetro del sensor es corte de la campana para gases de escape. El módulo de sensor detector se coloca tales que los gases de escape pasa por el sensor. Todos los ventiladores son a ser apagado.
Nota: el 2BEIGH3 aplicaciones steppers NEMA 23 y temp de estas unidades alcanzado C 80-104 C con fans fuera. Una unidad requiere un reemplazo debido a la cantidad de pruebas. Debe enfriar steppers entre pruebas.
Usted necesitará asegurarse de que no hay corrientes de aire de la sala modifican la ruta del aire caliente ascendente.
La temperatura de impresión será la máxima para las impresiones de la mayoría. Esto variará de impresora y en algunos casos, el material puede venir con valores de temperatura sugerido.

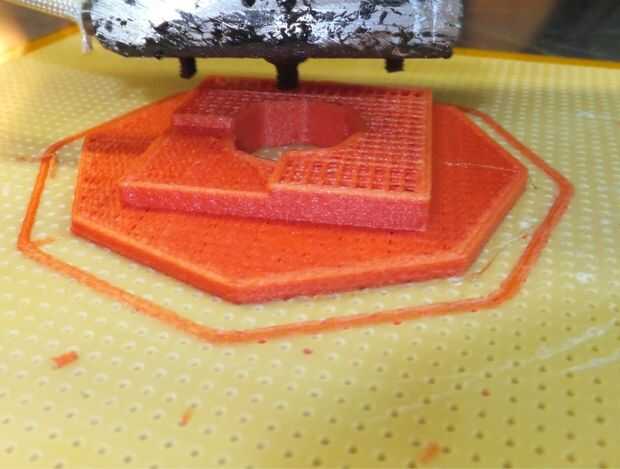

Si utilizas el "objeto de certificación de Material", tiene una amplia y delgada (capa 4-8) asiento. Temperatura debe ser colocada por el momento la Plaza del centro de impresión. Esto será el inicio de las mediciones para HCN como lectura de la unidad de sensor HCN.
Documentar cualquier lecturas como "0" cada 30 segundos. Reloj para asegurarse de que ninguna lectura excede 1ppm. Después de 10 minutos de la impresión, debe han acumulado cerca de 20 lecturas. Esto por supuesto es la prueba de interés para la mayoría de nosotros que imprimir.
Se debe ejecutar un "promedio" de los números de 20 o así para llegar a un valor promedio de las emisiones de HCN. Si su lectura de ojeada es menos de 4.7 ppm, se considera seguro por OSHA y otras organizaciones de salud. Sin embargo, de todas nuestras mediciones, un valor superior a 0,1 ppm en promedio es inusual. Como se mencionó anteriormente, HCN puede "acumular" en el techo de la habitación. Por lo tanto una lectura constante de 4,0 ppm a 4,7 ppm se acumula a un valor más alto en el punto más alto en la sala y por esta razón queremos mirar hacia fuera para las lecturas inusuales.
