Entrenador de béisbol (4 / 4 paso)

Paso 4: Montaje Final

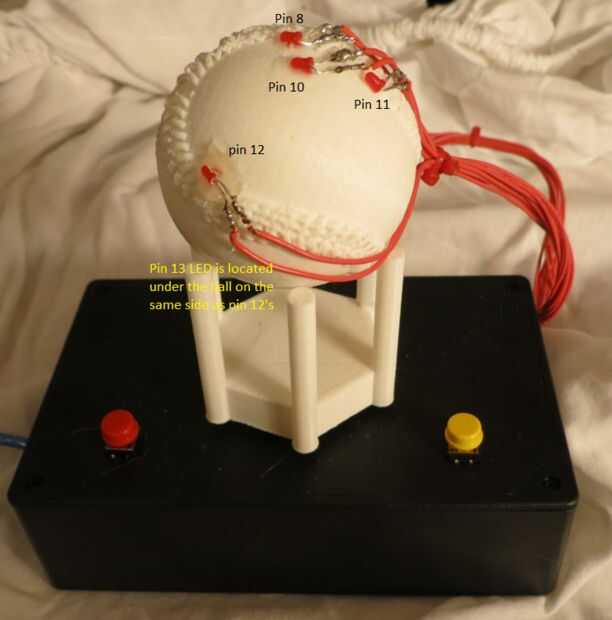

Una vez que tienes el circuito construido para el entrenador de béisbol, el código cargado en el arduino, y el béisbol y béisbol soporte impresos puede comenzar el montaje del entrenador de béisbol. Primero tienes que tomar la caja que vas a utilizar para contener todos los componentes del circuito y perfore un agujero en el centro de la tapa. El agujero debe ser lo suficientemente grande para el motor servo que puede mantenerlo oculto dentro de la caja pero todavía montar el stand de béisbol para el motor. Una vez que el servo se fija a la tapa y luego el béisbol soporte seguro para el motor cinemático. Taladre los agujeros en la tapa para colocar los botones y los botones como el diagrama del circuito pero sin una placa del alambre (soldadura podría ser necesario para ello). Perfore un agujero en la parte posterior de la caja y ejecutar el cable de conexión fuera del agujero y pegar el LED al béisbol en los puntos indicados en la imagen de arriba. El primer conjunto de luces LED es la bola y la bola de nudillo, el segundo conjunto de iluminación LED es la bola curva y el último conjunto de iluminación LED es el cambio. Ahora que ha terminado el entrenador de béisbol Diviértase agregando campos nuevos a su arsenal y convertirse en un lanzador de elite.
