¿Enfriador/calentador de aire (2 / 5 paso)

Paso 2: Cableado del circuito

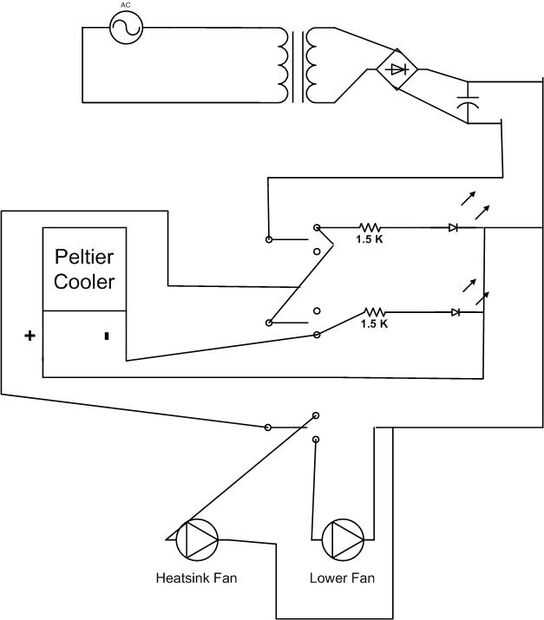

Para su beneficio (y el mío para no tener que explicar todo) he incluido un diagrama esquemático y el cableado del circuito. Sin embargo se explica el flujo de electricidad que puede obtener una mejor comprensión.

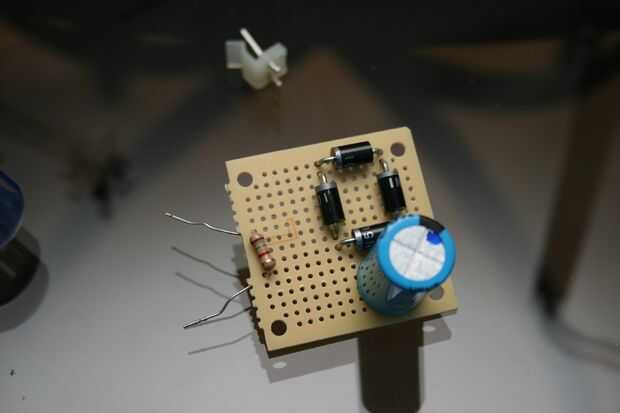

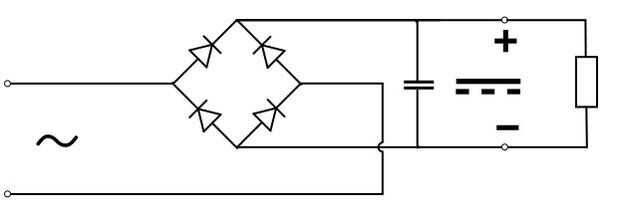

La electricidad fluye de una corriente eléctrica en los dos cables del transformador (la polaridad no importa, sólo asegúrese de que sabe usted de qué lado del transformador es la entrada y cual es la salida). Entonces, convertido de 120VAC a 13.5VAC, fluye a través de un circuito rectificador de puente con el condensador (véase la segunda imagen, cortesía de Wikipedia). El puente rectificador cambia la tensión en una tensión continua pulsante con un + y - y el condensador (atado con alambre como se muestra, asegúrese de que cable el + a + y el - a-!!!!!!) filtra el flujo de corriente a suavizar los impulsos en una constante de la electricidad. Desde aquí, el cable negativo va a diente medio del primer interruptor. Uno de los otros dientes se conecta la pata media de los otros dos interruptores, así como un LED con un resistor (resistencia variará dependiendo de tu transformador). Este LED se conecta directamente a la + conductor del condensador, haciendo un circuito.

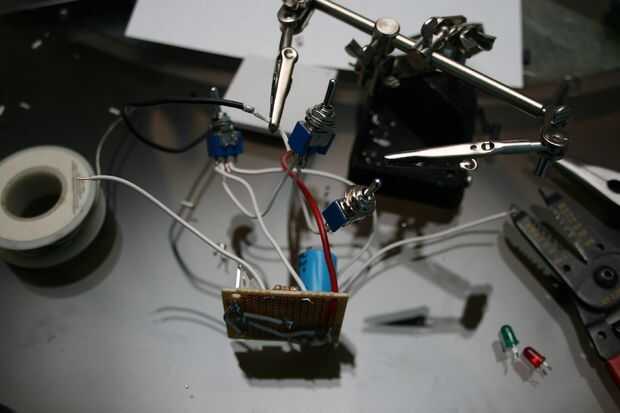

Hacia el segundo interruptor. Alambre de una de las puntas exteriores del interruptor al - conductor de la unidad Peltier y alambre el + conducir directamente a la + conductor del condensador. Este mismo diente del alambre al otro LED y resistencia (asegúrate de que tienes la polaridad correcta en el LED: el lado dentado o plano es generalmente negativo). Luego de alambre el + cable del LED, usted adivinado, la + conductor del condensador. El diente del centro de este interruptor debe conectarse al interruptor de primera.
Finalmente, el último interruptor. El diente del medio está conectado a los otros dos interruptores. Conectar el - cable de un ventilador a un diente externo y la - del otro ventilador a los dientes restantes. Entonces conecte los dos el + ventilador conduce a la + conductor del condensador.

Asegúrese de que todo está aislado con cinta o encogimiento del calor de la tubería así.

Termines cableado!
