¿Enfriador/calentador de aire (1 / 5 paso)

Paso 1: materiales

Oh man. Este proyecto requiere un montón de cosas, pero es probable que tenga la mayoría de ellos mienten alrededor de viejo roto cosas.
¿Mantienes las cosas viejas que no utiliza más en un armario de piezas, derecho? Buena.

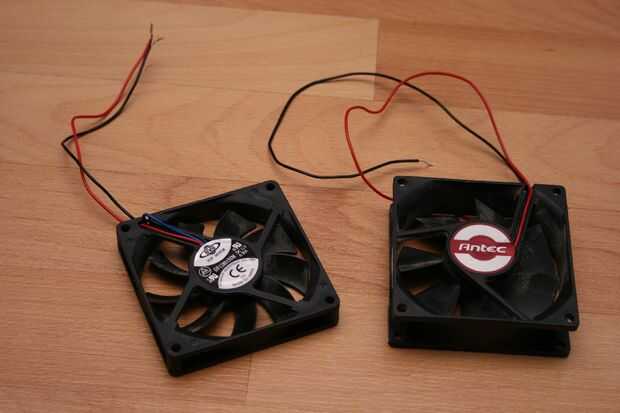

-2 mm 80 PC ventiladores: usé uno de un grosor normal y la mitad de tamaño con las hojas más. A ver por eso más adelante.

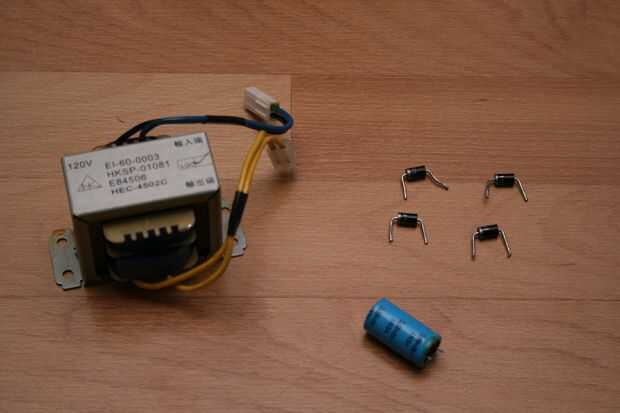

-Un transformador: yo tengo la mía de un viejo juego de altavoces que convertido para funcionar con baterías. Camina hasta 13.5VAC de 120 VAC.
-4 diodos para hacer un puente rectificador: también desde el conjunto de altavoces; convierte AC en DC.
-A 4700 uf capacitor: eso es todo lo que sé sobre él. Acaba del juego de altavoces, pero sólo sé que es 4700 ohmios. Filtra la corriente continua por lo que no pulso.

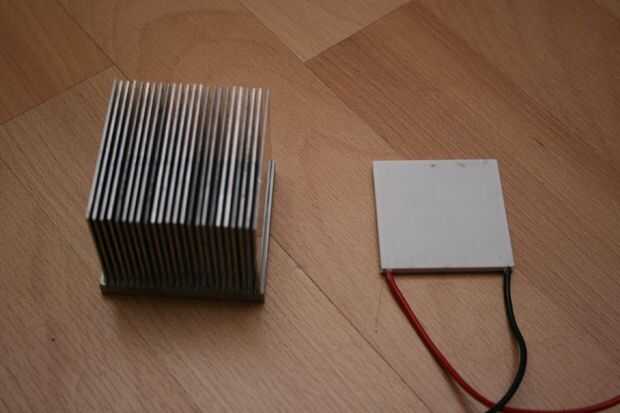

-A 60 x 60 mm disipador: aluminio de la mina. Comprado en eBay. Justo después me deshice de una placa base del ordenador mal yo pude han tomado de. ¡ Oh bien.
-Cinta/compuesto termal: Utilizado para conectar el aparato al disipador térmico.
-52 mm refrigerador/termo-eléctrico de Peltier refrigerador: Compre en eBay, es el corazón de este proyecto. Se pone caliente en un lado y frío por el otro. Probablemente encontrará uno en un antiguo camping cooler con el disipador de calor.

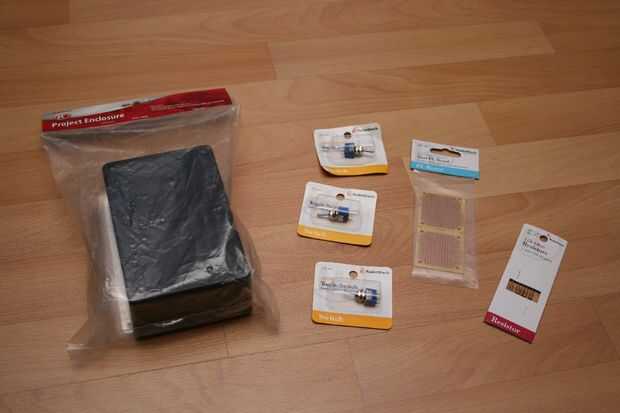

-A 6 "x 4" x 2 "cuadro de proyecto: un poco apretado para este proyecto, usted podría conseguir uno que es un poco más grande.
-3 interruptores SPDT, o 2 SPST y 1 SPDT interruptores: para encender cosas.
-Un tablero de PC de propósito general: tiene en RadioShack; vino con dos tableros con 213 agujeros. Perfecto para esto.
-2 resistencias de ohm de 1,5 K: para los LED.
-2 LED: cualquie color, elijo uno verde y uno rojo.
-Un trozo de plástico flexible: yo tengo la mía desde el fondo de una fuente de poder muerta, pero puede usar cualquier cosa que sea delgada y no conductora.

Y algunas herramientas básicas:
-Soldador
-Resina base soldadura
-Taladro con brocas
-Agujero-broca de corte
-Dremel con discos de corte (mejor herramienta siempre!)
-Cableado con aislamiento
-2-clavijas de enchufe eléctrico con cable
Tubo termo - retráctil o con cinta aislante
-Pegamento pistola: (Opcional)
