Paso 5: Colocar el rack y paneles solares

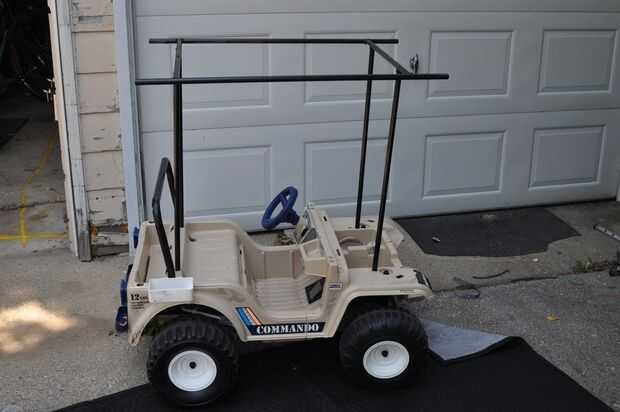

Alinee las cuatro columnas de la rejilla con los cuatro agujeros e insértelo a través del cuerpo plástico del coche. Puede que necesite un asistente que le ayude con esto, es difícil sostener la rejilla y alinee los orificios al mismo tiempo.

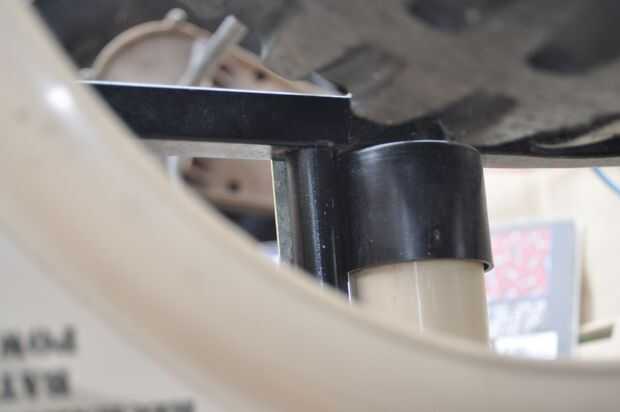

La parte inferior de los montantes del estante debe alinearse con el marco de acero del vehículo y descansar en ellos.

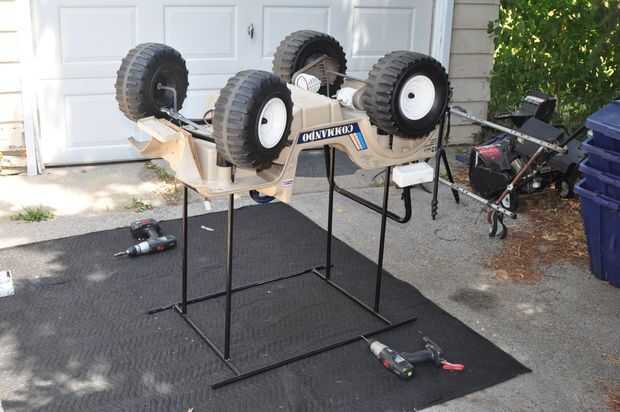

Ahora, mantener la rejilla en su lugar y el vehículo entero del tirón y rejilla boca abajo. Esto pone a una altura de trabajo ergonómica y hace agradable y estable, similar a una bicicleta los bancos para cambiar un neumático o fijar la cadena al revés.

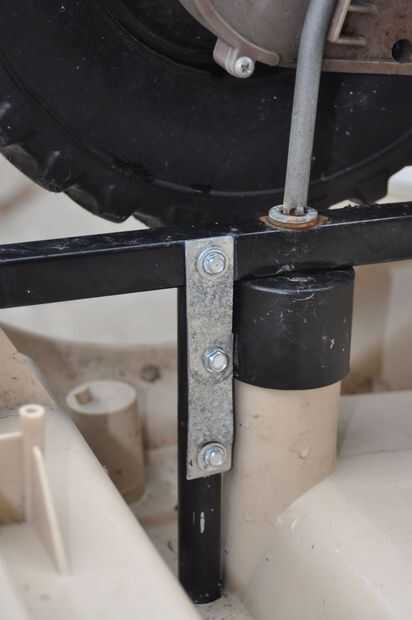

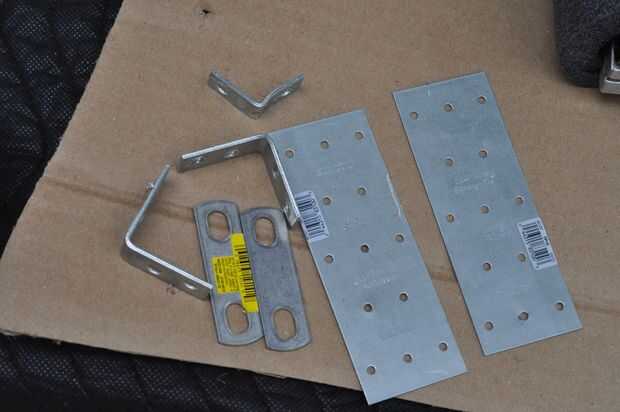

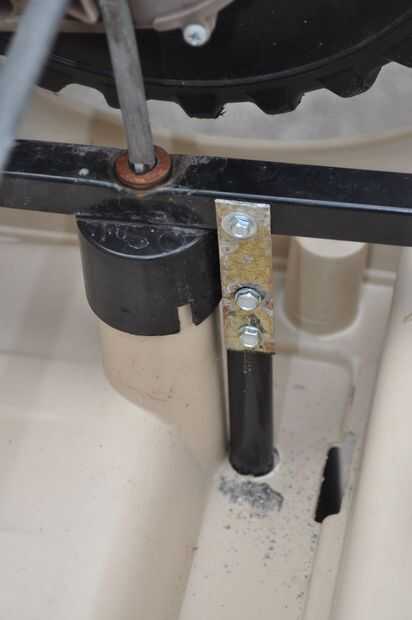

Usar su taladro, taladro percutor, tornillos autorroscantes y reparación de placas de metal para sujetar la rejilla PV en el bastidor del coche. Funciona mejor taladre un orificio guía pequeña (1/8") a través de la placa de Unión y el marco o bastidor y luego en el tornillo de metal. Una vez que han atado todos los cuatro puntos, debe sentir que la cremallera es muy rígidamente fijada.
Alternativamente, para un accesorio permanente, podría soldar con autógena la parrilla al marco, pero está un poco apretado para conseguir un soldador en allí, y todos los componentes de plástico deben estar protegidos de la soldadura del calor y las chispas. (* Si no totalmente cubiertos y protegidos con material resistente a la soldadura, el cuerpo se derretirá! *)
Voltear el coche entero hacia atrás sobre sus ruedas.
Ahora estás listo para conectar los paneles solares.
Los paneles que he usado no tienen un medio particularmente bueno de la atadura a un rack. Los marcos de aluminio extruido tiene una ranura y un labio que podría enganchar un sujetador en forma de t en.
Búsquedas en la tienda de hardware para un sujetador apropiado, pero no podía encontrar ninguna. Por lo tanto, hice mi propia.

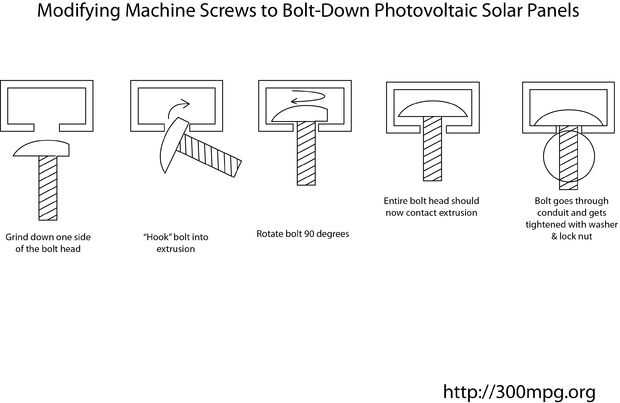

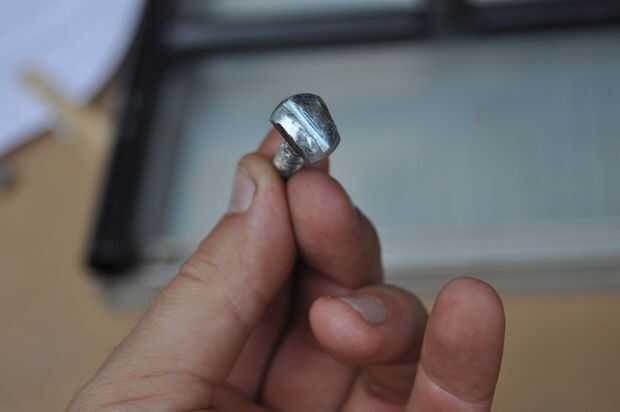

Utilicé tornillos de 1/4-20 que tenía una cabeza de mayor tamaño en ellos. La cabeza era del tamaño adecuado para dentro de la protuberancia de aluminio, pero era un poco demasiado grande para encajar directamente en. Por molienda de un poco de un lado de la cabeza, pude insertar la cabeza del tornillo en el bastidor.

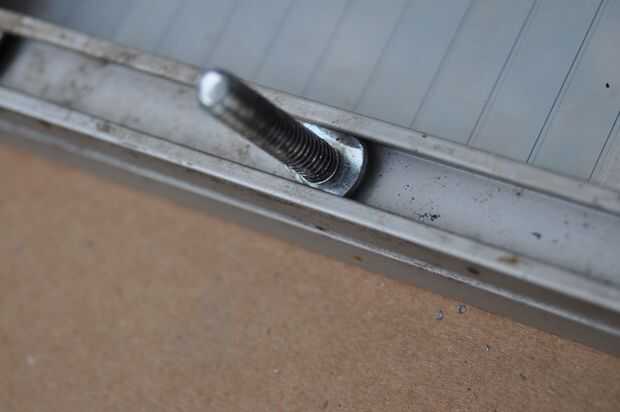

Una vez dentro, el tornillo se gira hacia la derecha, para que todo el ancho de la cabeza en contacto con el interior del labio de la extrusión. (Véase la ilustración, hace un poco más claro.)
Moler por cuatro pernos para ambos de los dos paneles.
Siguiente marca donde quieres el montaje PV agujeros en la parte superior de la cremallera, taladro recto a través del centro del conducto con un 1/4" bits.

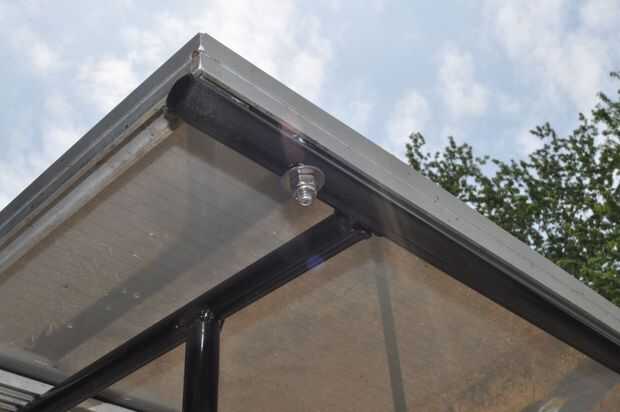

Inserte las cabezas de los cuatro pernos en el panel solar para que cuelgue de él. Baje el panel en la bandeja y tener su ayuda de asistente que se alinean todos los pernos. Baje el panel empujando los pernos por los orificios en el conducto.

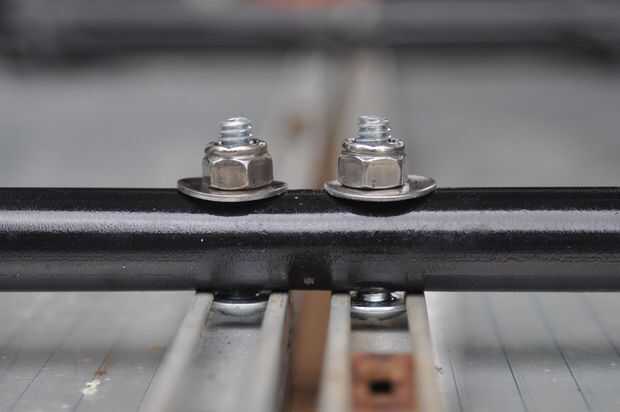

Añadir una arandela y nylock tuerca en la parte inferior del perno y apriete. El panel solar se apriete hacia abajo en la rejilla del conducto. Debe ser capaz de esfuerzo de torsión abajo este perno bastante duro. Repita con el segundo panel.
Ahora estás listo para alambre-para arriba del vehículo.
