Energía sobre Ethernet (PoE) del inyector y Splitter (o cómo construir un cable de extensión USB de 40ft) (3 / 8 paso)

Paso 3: Tira de alambre, agregar alivio de tensión y medida

Comience con el extremo USB. Cuerda suficiente a través de por lo que es cómodo trabajar con.

Después de que el cable se tira por el agujero lo siguiente:

  • Pele ~ 1 pulgada la cubierta exterior del cable USB.
  • Quite todo el aislamiento - alambre de cobre y forro de aluminio.
  • Corte la fibra, dejando un hilo rojo, verde, blanco y negro. Pulgadas de ~1/4 tira de cada cable.

Si el cable se hace según las normas, entonces el rojo es de 5v y el negro es tierra.

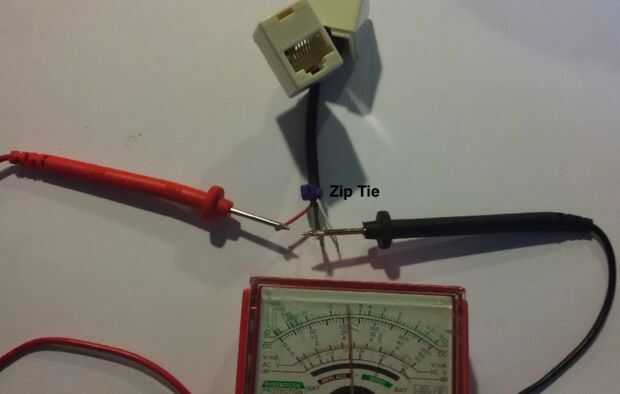

Conecte un medidor y prueba para asegurarse de que esto es correcto. En la imagen, el metro se encuentra a 10 v DC.

  • El rojo es Vcc, positiva o 5v
  • El negro es tierra, negativo
  • Cortar el los cables verdes y blanco

Dentro del acoplador, en el cable USB, cerca de donde la cubierta exterior es despojada agregamos un zip empate (ver imagen). Estire el cordón muy. Esto actuará como un alivio de tensión.

Tire el cable USB por lo que el cordón esté en contacto con el acoplador.

Repita lo anterior para el acoplador con el conector micro-USB. Omita el paso del metro. Mantenga los cables del mismo color en el micro-USB.
