Encontrar la matriz de teclado (2 / 4 paso)

Paso 2: Las teclas de funcionamiento

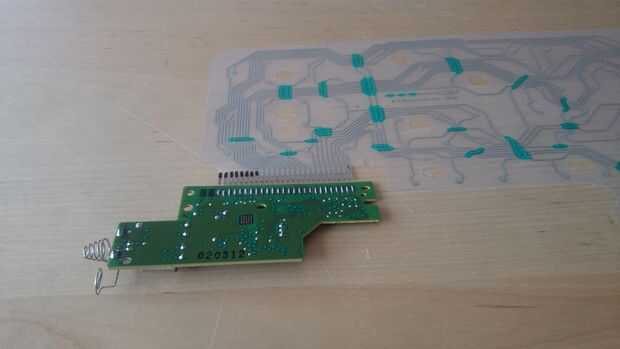

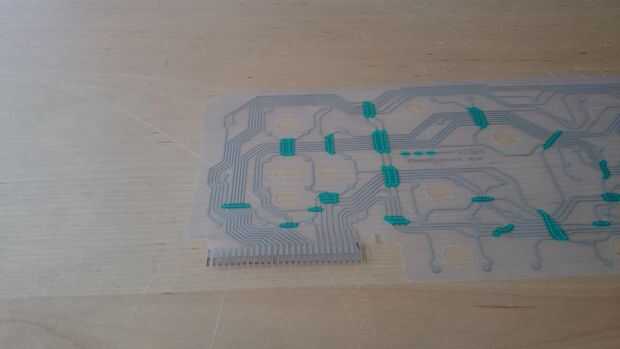

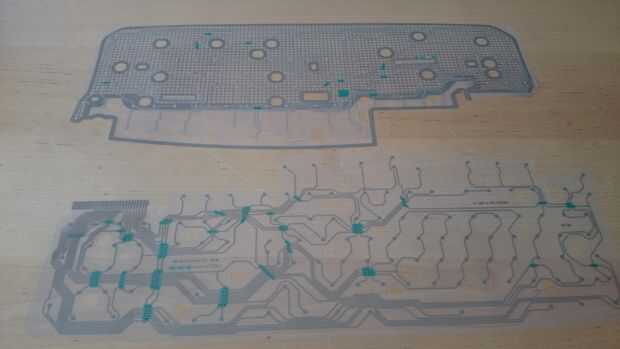

Cada tecla en un teclado es sí mismo una especie de "coordenadas". Cuando una conexión desde una hoja de plástico toca uno de la otra hoja, actúa como un interruptor para dos cables diferentes presentes en el controlador. Combinando diversas conexiones uno con el otro, puede obtener una variedad de llaves de un pequeño número de conexiones. Mirando las hojas de plástico, puede ver cuántas conexiones están en cada hoja. En este teclado, hay 8 en una hoja y 18 en otro, lo que significa que tiene una matriz de 8 x 18, que permite un máximo de 144 claves.
