Paso 1: Circuito básico conocimiento y simulando
El circuito básico se puede encontrar fácilmente. Se basa en un inductor, un interruptor, un diodo y un condensador. El interruptor no debe ser un interruptor real. A este punto necesita una señal rectangular. No trabaja con este voltaje bajo ningún temporizador como un NE 555 funciona y usted tiene que encontrar otra manera de crear una señal rectangular. En su lugar utilizo un multivibrador clásico. Trabaja con voltajes bajos.
Los componentes para el convertidor Step-up con un multivibrador son
1 x 1.5mH inductor
2 x BC337 (o igualdad) transistores NPN
algunas resistencias (10k y 27 k)
1 x condensadores
1 x LED (blanco o algo que te guste)

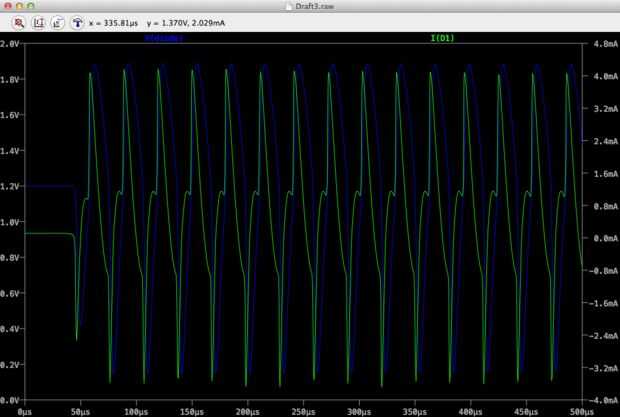

Al principio hago algunas cosas de pruebas y simular el circuito en especia. Mientras que queremos conducir un LED, podemos eliminar el diodo y el condensador. El LED rectifica la señal y no reconocerá una ON/OFF-conmutación del LED. Ahora podemos agregar el multivibrador. Primero trate de usar un circuito astable completo – este circuito no funciona bien - y buscar la mejor frecuencia. He encontrado alternativas en internet que podría ser más compacto y más hermoso. He encontrado mi solución favorita en un sitio web (alemán: http://www.b-kainka.de/bastel36.htm ).
El concepto básico es todavía en este circuito. El circuito astable crea una señal "rectangular". Cuando el transistor de la derecha lleva a cabo, el inductor genera un campo magnético. El transistor izquierdo comienza a conducir y la corriente de base emisor del transistor derecho es igual a cero. Ahora el campo magnético de la bobina induce una tensión que es añadir a la tensión de la célula de la batería (Ley de Lenz). La bobina es un almacenamiento de energía. Usted puede utilizar cualquier LED – los circuitos maneja el voltaje y la corriente.
PRECAUCIÓN: Los convertidores elevadores pueden elevarse la tensión muy alta. Si no hay ninguna carga en la salida, se dañarán los componentes. Recuerde descargar condensadores y quitar la tensión de entrada antes de tocar algo!
