Paso 3: Prueba de concepto
Hay apenas cualquier información en la web acerca de cómo controlar electrónicamente la velocidad de un ventilador de la CA. Uno de los enlaces que encontré, copiado a continuación, muestra una imagen de un techo ventilador circuito de control remoto, pero no contiene un diagrama del circuito real. Utiliza triacs para seleccionar el condensador o la combinación de condensadores. En función de cuánto capacitancia en el circuito, se puede variar la velocidad del ventilador. Para velocidad máxima, la entrada está conectada directamente al ventilador.
http://leoricksimon.blogspot.in/2011/07/troublesho...

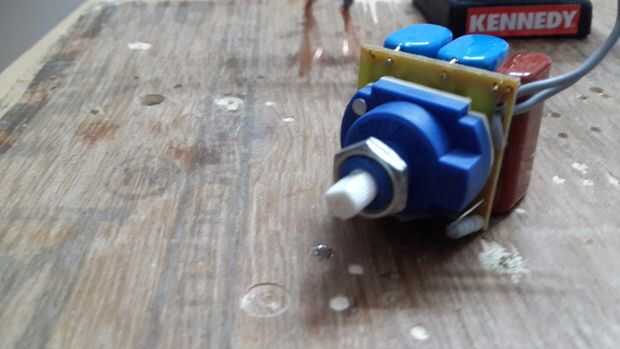

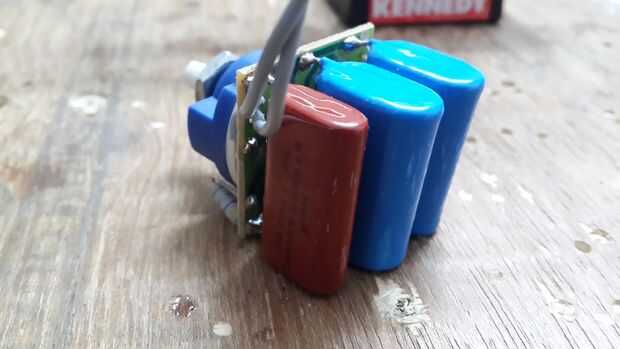

Entonces compré un regulador de ventilador estándar regular y tomó distancia. Encontró que también utiliza condensadores para controlar la velocidad de un ventilador y el principio de funcionamiento es similar a uno en el enlace de arriba.
Ahora necesitaba un circuito triac para imitar la vuelta de la perilla del regulador de ventilador estándar. Encontrado este enlace que habla de una manera simple de encendido / apagado de aparatos de AC con triac:

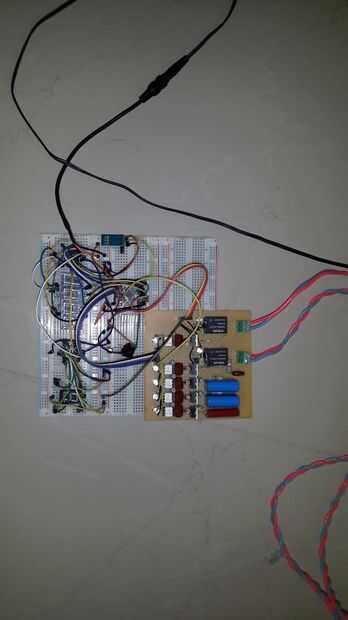

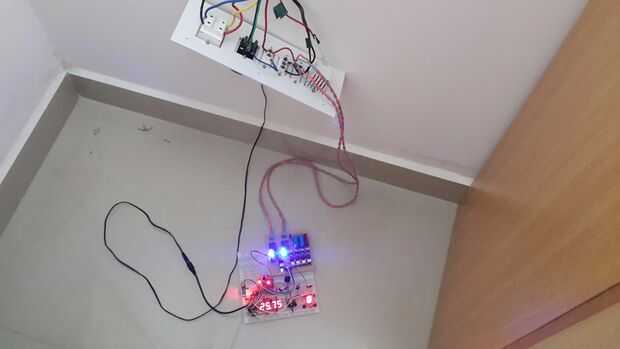

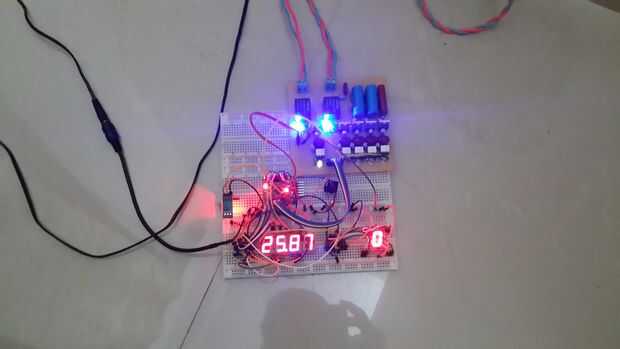

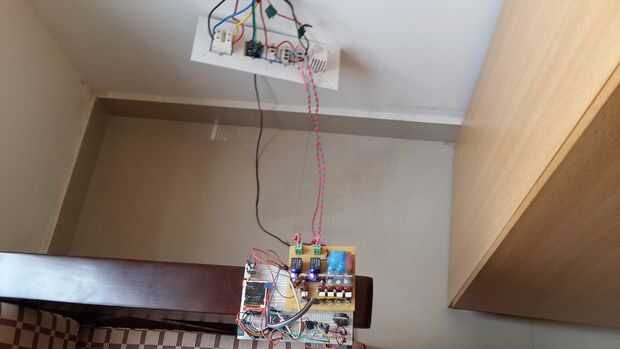

Basado en los datos anteriores, creados un circuito que usa optoacoplador MOC3041 para activar triac BT136. Rescatados los condensadores del regulador estándar y utilizado en este circuito. Basado en triac que se desencadena, la cantidad de capacitancia en el circuito se puede variar controlando así la velocidad del ventilador. En esta prueba de concepto, acabo de añadir un receptor de infrarrojos y un sensor de temperatura LM35. Funcionó bien. Pero no hay ninguna conectividad de Internet y no estaba preparada para una correcta instalación.
Tenga en cuenta que se trata de la primera prueba de la placa, concepto que hice. El resto de este instructable no contiene información sobre este tema, por el contrario, contiene los detalles del prototipo que hice que también cuenta con conectividad de Internet así como muchas otras características.
