Paso 7: Construir el circuito
Para este paso, no conecte el Arduino a su laptop o computadora.
Si usted sabe su manera alrededor de un protoboard, una resistencia y un LED, puede hacer una conexión en serie entre el led y el resistor. La entrada es desde "Pin13" en el Arduino y el suelo va a "GND" en el Arduino.

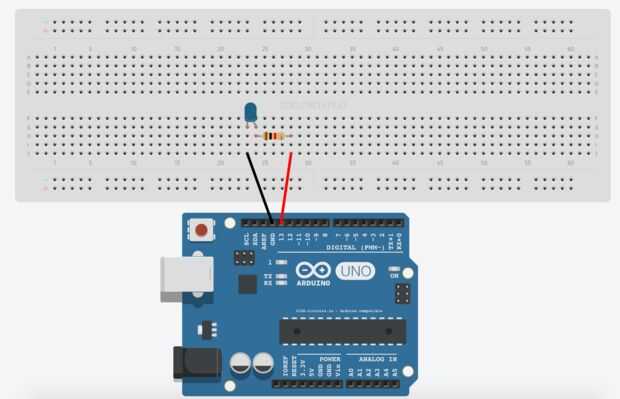

Si usted no tiene ninguna experiencia en los circuitos no se preocupe. Todo lo que tienes que hacer es seguir la configuración que se muestra en la imagen. Diseño de la placa delante de usted para que las líneas de color azules y rojas se colocan horizontalmente delante de usted. No importa el tamaño de la placa.
Tomar la resistencia de 1000 ohmios y lugar horizontalmente como en la imagen. Puede doblar los pasadores metálicos conectados a la resistencia que va en la placa. Lugar el metal termina en la placa lentamente hasta que no va en ninguna más. La orientación no importa siempre y cuando sea colocada horizontalmente delante de usted y paralela a las líneas de color azules y rojas sobre la protoboard.
A continuación echa un vistazo a tu LED. Los dos pasadores metálicos en lo LED tienen diferentes longitudes. También puede doblar estos pasadores metálicos. Coloque el perno más largo en la misma ranura vertical el extremo izquierdo de la resistencia como se muestra en la imagen. Será solo un agujero por encima de él.
Finalmente tomar uno de los cables de puente, (los colores no importan), y se introduzca un extremo al pin Arduino etiqueta "13", (también se muestra en la foto). Tome el otro extremo y colocar en la misma ranura vertical como el extremo derecho de la resistencia.
Tome el segundo cable de puente y conecte un extremo a la clavija "GND" en el Arduino. Conecte el otro pin del puente de alambre en la misma ranura vertical como el extremo izquierdo del LED.
