Encendido bobina de alto voltaje pantalla (6 / 6 paso)

Paso 6: resultados

Las siguientes imágenes muestran el sistema de bobina de encendido completa montado en un tablero. El circuito del generador de pulso y el interruptor IGBT están en un pequeño PCB personalizado. Las tomas de alimentación, activar el conmutador, y los controles de tiempo y frecuencia están montados sobre un soporte de ángulo de aluminio.

Te repito aquí las advertencias de seguridad.

Excecise precaución y sentido común cuando se trabaja con alto voltaje. Quite la alimentación del sistema antes de hacer ajustes.

No toque los arcos. Ser conscientes de que los potenciales generados pueden saltar una brecha importante, y ese aislamiento en herramientas como alicates regulares puede ser insuficiente para prevenir que se de un choque.

Tenga en cuenta que algunas partes del sistema pueden calentarse. Los arcos pueden ser lo suficientemente calientes para encender el papel y plástico, así que lo utilice en un lugar seguro.

Descargas de alto voltaje generan gas ozono, que puede causar irritación si inhaló. Descargas de alto voltaje también generan cierta radiación ultravioleta, pues limitan la exposición y no miran directamente a los arcos.

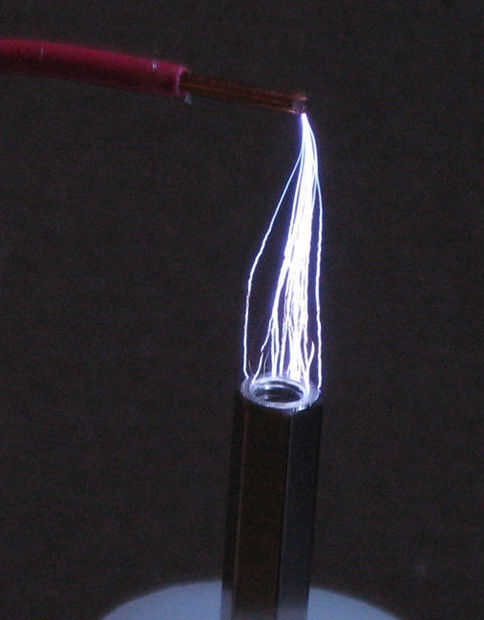

La primera foto es una exposición de corto tiempo mostrando los arcos de la salida de alta tensión cuando se usa con una fuente de alimentación de 14 voltios. Nota que los arcos son distintas corrientes azul, a diferencia de arcos más calientes.

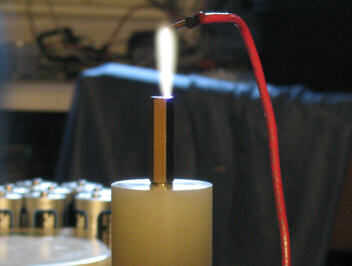

Los arcos se vuelven mucho más calientes cuando una mayor tensión de alimentación se usa junto con una mayor frecuencia del controlador. Los cuadros siguientes muestran funcionamiento con tensiones de alimentación de mayor potencia. Observe que el arco es ahora un caliente y amarillo.

El video muestra cómo los arcos de salida son afectados por cambios en la frecuencia de repetición, interruptor de tiempo y tensión de alimentación.
