Paso 4: forzar
Como se mencionó anteriormente, la energía almacenada en el primario se relaciona con la corriente que fluye en el primario. También recordar que la longitud del tiempo necesario para que la corriente aumente a un punto determinado está relacionada con la constante de tiempo y el corriente de estado estacionario. La constante de tiempo es sin cambios por un cambio en el voltaje de la unidad, pero la corriente de estado estacionario aumentan con un mayor voltaje de la unidad. Por tanto, conducir con un voltaje más alto permite la corriente primaria alcanzar un determinado nivel de corriente en un corto período de tiempo. Forzar por lo tanto aumenta la potencia de salida permitiendo más pulsos de la misma energía en una cantidad dada de tiempo (una frecuencia más alta de la unidad) en comparación con el caso donde se utiliza una tensión de alimentación inferior.
Cuando saturen la bobina con un voltaje mayor que el del sistema eléctrico que fue diseñado (generalmente 12 voltios), es posible dañar el primario si el interruptor se deja demasiado tiempo. La corriente en el primario aumentará a un nivel más allá de lo que la bobina estaba diseñada para llevar en el sistema eléctrico automotriz, y un poder tan excesivo será disipado en la resistencia de la bobina primaria. Esto debe tomarse en consideración al establecer el máximo de tiempo producido por el circuito del generador de pulso. Por correctamente limitando el tiempo encendido del interruptor, la bobina puede entregar más energía a la salida de alto voltaje sin aumentar la disipación de energía en la bobina primaria o el interruptor. Esto es posible porque la potencia disipada en la primaria es determinada por el RMS de la corriente en el primario. Una mayor tensión de alimentación y limitar adecuadamente el ON time permiten el RMS corriente en el primario y el mismo mantenerse mientras se aumenta el rendimiento de energía.

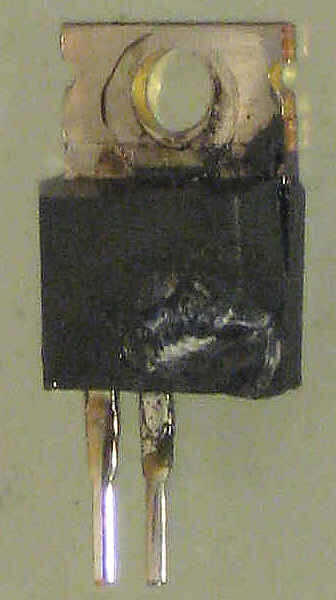

Saturen los riesgos aumentando drásticamente la potencia disipada en el interruptor de semiconductor si el el tiempo no es limitado. Un interruptor que es adecuado para sistemas de 12 voltios puede destruirse fácilmente cuando se saturen, si no se tiene cuidado. El tiempo en el interruptor tendrá un efecto significativo en la potencia que se disipa en el interruptor. Se convierte en aún más importante usar una adecuada calefacción hundimiento del interruptor cuando se saturen. La imagen de abajo muestra los restos de un IGBT que quema cuando saturen a una bobina. Mantener el encendido comprueba tiempo limitado para evitar que se queme el circuito controlador!
Si se saturen su bobina, también tenga en cuenta que también tendrá que asegurarse de que la protección de circuito (MOV y condensador electrolítico) están clasificados para el voltaje más alto.
