Encender frambuesa Pi w / Control remoto (3 / 5 paso)

Paso 3: El esquema mala

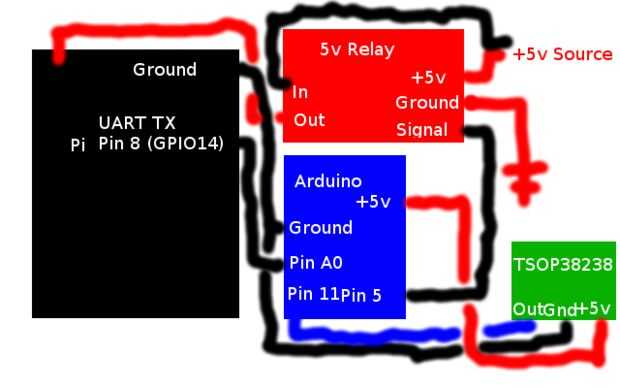

El esquema anteriormente fue dibujado para ayudar, pero es bastante malo, por lo que se detallan...

+ 5v de Arduino
+ 5v al relé

Tierra para Arduino

De tierra al Relay

Tierra de Arduino a frambuesa Pi tierra

Tierra tierra de Arduino receptor IR

Arduino 5v en Vcc del receptor IR

Arduino pin 11 al receptor IR OUT

Arduino pin 5 a relé IN1

Pin del Arduino A0 a frambuesa Pi pin 8(UART TX)

En línea con frambuesa Pi entrada de relé
