Emisión de radio de banda ancha (2 / 3 paso)

Paso 2: Preparar el flyback

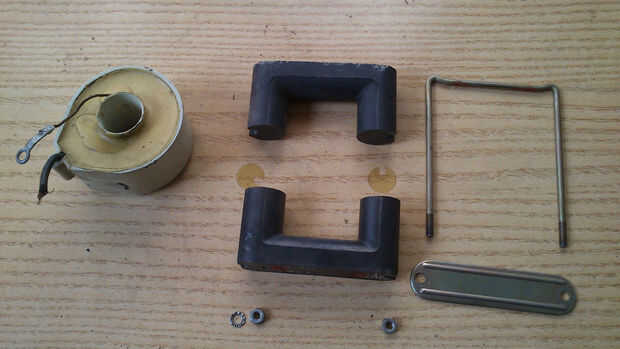

Quitar el flyback original de la bobina primaria

Hacer un cilindro de papel pequeño de papel duro y pegamento de la primaria y la bobina secundaria en él. Luego coloque nuevamente el secundario y la nueva primaria y retroalimentación. Cuando se monta el flyback, no olvide colocar las placas finas de plástico entre el núcleo de ferrita. Disminuyen la vibración ultrasónica.

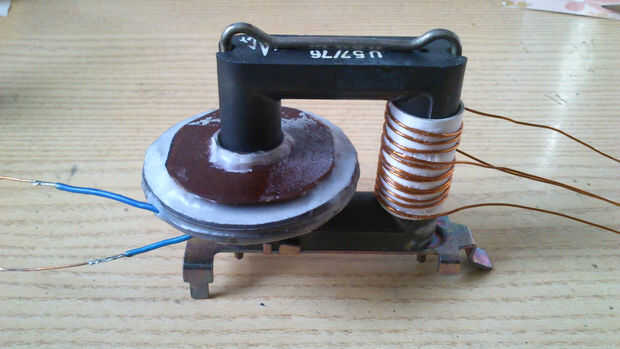

La bobina secundaria que se ve en la foto de arriba es una casera,
fino, disco en forma de bobina secundaria. Contiene más vueltas que la bobina original y da un voltaje más alto.

El espesor de la bobina es de 1 mm con alambre magneto de 0,1 mm (calibre 38). Evita el arco interno entre las bobinas. La bobina está impregnada con parafina.

Mi flyback funciona con una fuente de alimentación 20W y da chispas de 8-9 mm. (Puede ser extendido durante el funcionamiento a 20mm) Si usted quiere bomba más vatios en el flyback, una casero fina secundaria se recomienda, porque alto voltaje secundario puede destruir fácilmente la bobina original. La bobina no debe ser más gruesa que 1 mm!

Usar epoxi en vez de cera de parafina. Parafina se derrite fácilmente. Usted puede conectar dos o tres bobinas en serie para dar un voltaje más alto.

Usted puede encontrar un montón de instrucciones sobre flyback casero bobinas secundarias.
