Carta del tamaño de agujero PCB

si te gusta la electrónica, podría dar software de diseño de PCB de una oportunidad. Esto es lo que estoy haciendo porque estoy encontrando que proyectos más grandes a toman demasiado largos para soldadura a mano con hilo y perf-Junta. Esta tabla es genérica así que funciona con cualquier software de diseño escogió ya que el archivo final es sólo una imagen. Lo más importante es imprimir la tabla sin escalar a 600 DPI.

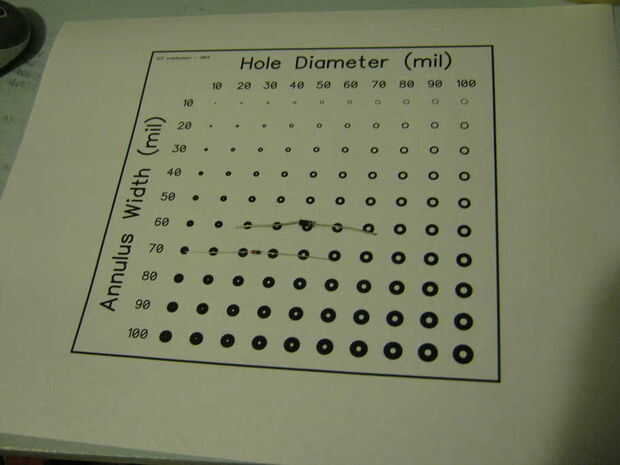

La tabla puede encontrarse en el archivo zip asociado con este instructable. El software de diseño utilizado es DipTrace.

1. Imprimir la tabla sin escalar. Si tienes problemas con esto en sus programas de edición de fotos, intente usar GIMP.
2. Medir la separación de agujero para confirmar que es 1/2 de pulgada. Si es así, se imprimió sin escalar que es bueno.

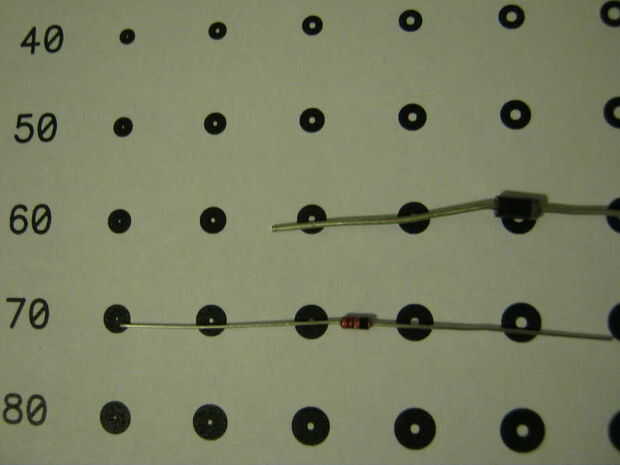

3. Coloque un cable componente sobre un agujero, esto le dará una idea aproximada de qué usar en tu diseño de PCB.

Eso es él!

Si desea compartir su propia PCB para imprimir, te recomiendo exportar como PNG. Para ajustar la resolución para la impresión, utilicé el comando de mogrify de ImageMagickcomo tal:

mogrify.exe-unidades PixelsPerInch-densidad de 600 x 600 "Agujero de Chart.png"
600 ppp se utiliza porque es típicamente lo que apoyo la mayoría de las impresoras láser para la impresión y método de transferencia de toner.
