Elegante lámpara cubo de Chic'on (4 / 11 paso)

Paso 4: La LED parte

Para construir la parte LED necesita:

• 2 x 13x8cm rectángulos de madera (para hacer el interior X)
• 1 x 9, 5 x 13, 2 rectángulo de madera (para hacer la parte delantera)
• Pérdida de la Plaza de logo (para hacer la cubierta frontal del logo)
• Bloques pequeños para fijar la cubierta del logotipo
• 3xRGB LED
• 2 x Leds verdes
• 2 x leds rojos
• Cables electrónicos (gris, rojo, azul, verde)

1. Soldado cada leds RGB en los cables electrónicos

• El rojo pin en un cable rojo
• El verde pines un cable verde
• El azul pin en un cable azul
• El perno del ánodo en un cable gris.

Mantener unos 20cm de cable, usted les cortará a la longitud correcta al conectar en el circuito.

1. Soldado en serie los dos Leds Verde
2. Soldado en serie los dos Leds rojo

Mantener unos 20cm de cable, usted les cortará a la longitud correcta al conectar en el circuito.

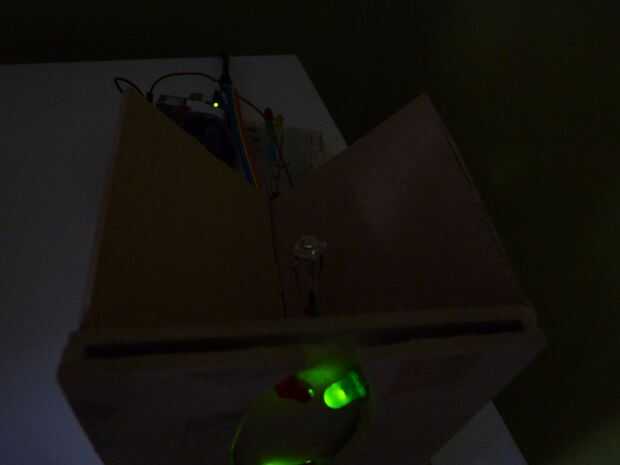

1. La construcción de la X.

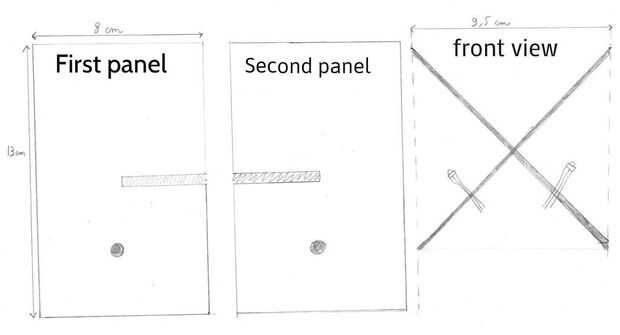

• El esquema muestra cómo construir el x interno.
• Basta con echar al rectángulo de 13 x 9, 5 cm de madera. Hacer una muesca para encajar la parte dos.
• Perfore un agujero en cada rectángulo para pasar a través de la izquierda y los cables RGB led de cara derecha.
• Pegarlos al construir la parte delantera para construir 10 x 9, 5cm grande X.

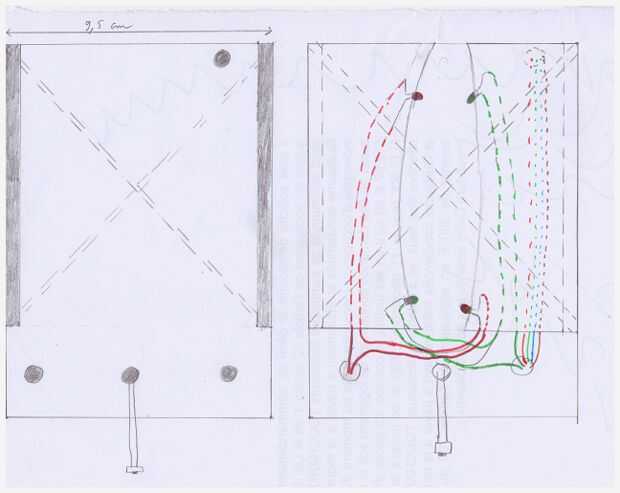

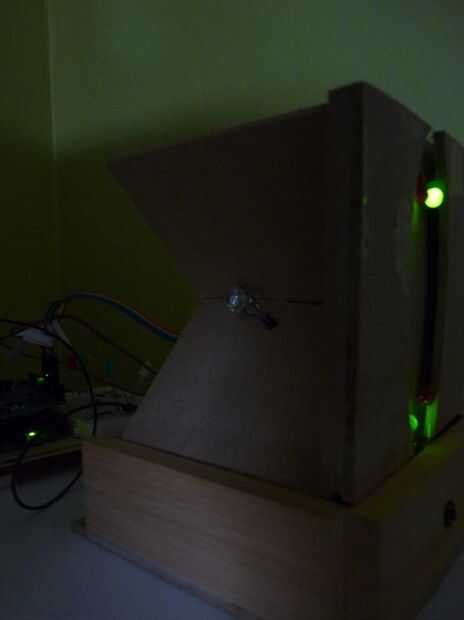

1. El frente del edificio

• Necesita cinco paz de madera para la construcción de la parte delantera.
  • Uno de 13, 2 x 9, rectángulo de 5cm
  • Dos 10 x 0, 5 bloque para fijar cubierta de logo
  • Dos logo tapa (logo pérdida de corte)
• Perfore cuatro agujeros en las celdas de 13,2 x 9, rectángulo de 5cm:
  • Un estado rojo led de cables
  • De estado verde led cables y cara superior RGB led cables
  • Uno de los cables de conmutación
• Pegamento de los dos bloques
• Fijar indicadores LED de estado rojo y verde y pasar sus cables
• Fijar los cables RGB led
• Pegar las dos tapas de logo.
