Paso 4: montaje

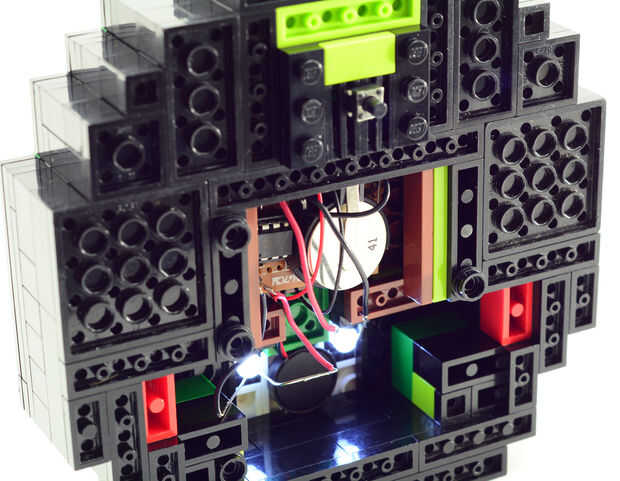

Aunque la seta ahora está construido completamente, antes de completar todo el montaje eléctrico los pasos a continuación, recomiendo eliminar algunas de las placas traseras (como se ve en las fotos), para que tengas acceso completo a las vísceras. Finalmente después de haber instalado el circuito y los cables, te sellan la mayoría de la parte posterior de la seta, manteniendo una puerta fácil de quitar en la parte posterior para cambiar las baterías.

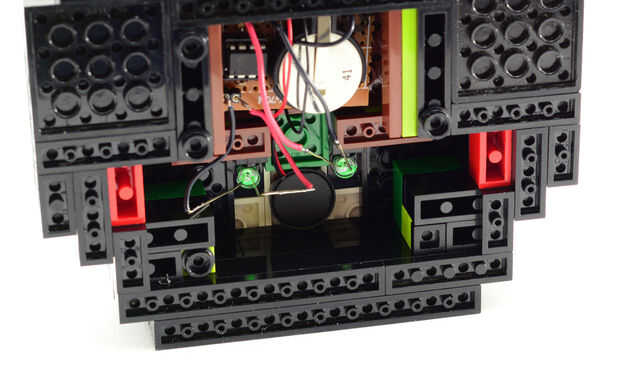

Con su pequeño circuito completo, a continuación puede insertar el altavoz piezoeléctrico en la ranura correcta de pines hembra encabezado (el piezo no polarizados, por lo tanto no importan los colores de los cables), entonces lugar el módulo en la parte posterior del modelo seta con la parte posterior expuesto (ver fotos). Orificio frontal del altavoz piezo debe apuntar contra el técnica agujero para salida de sonido. Si usted ha utilizado exacto mismo modelo piezo altavoz como yo, debe ser capaz de encajar en su lugar directamente entre los ojos. Luego coloque los LEDs en los lugares adecuados en los pernos de encabezado y usar unos alicates de punta delgada con cuidado en colocar si es necesario. Empuje suavemente los LEDs en los dos agujeros técnica correspondiente a los ojos de la seta; LEDs de sombrero de paja en forma de cúpula deberían permanecer en el lugar, pero como he aprendido en este modelo, estándar de 5mm caben en apretado con un empujón suave, pero asegúrese de no presionar los ojos de la toma. Si usted ha utilizado más pequeños LEDs, sienta libre de añadir cualquier pieza sientes necesario celebrar la firma de LEDs en los zócalos del ojo, y usted puede incluso utilizar cinta adhesiva o pegamento caliente si quieres.

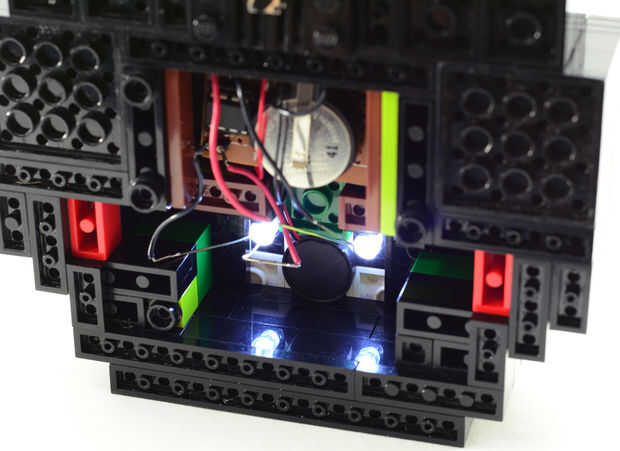

En la parte posterior de la cabeza de la seta es donde debe ir la cosa de la rejilla de 4 x 3 (del archivo LDD), como se muestra en la tercera foto. Las baldosas de la rejilla con éxito sostenga en su lugar las patas de garra de un pequeño interruptor táctil, que deben tener los dos cables soldados a ellos. Los cables a través de la rejilla de la serpiente y abajo en la parte posterior del modelo y usar unos alicates de punta delgada o pinzas para guiarlos en los pernos de la Rúbrica femenina. El interruptor táctil también es no polarizada, que significa que cualquiera de los cables puede ir en las dos clavijas de Rúbrica femenina a la derecha, como +-no materia (sólo importa que por lo menos un cable está conectado al pin 5 del ATtiny y el otro al suelo). Todo debe estar bien Unido, así que el botón prensa ver parpadear y hacer el sonido!
Recuerde: cualquier dos componentes metálicos en un circuito que sin querer hacen contacto con los demás voluntad cortocircuito en el circuito. Por ejemplo, si el ánodo y el cátodo del LED mismo acercarse demasiado y tocar uno al otro, las luces se apagarán. Si los altavoces han expuestos los alambres que están muy cerca potencial del interruptor expuestos los cables, el circuito se producirá un error. Asegúrese de utilizar cable aislado donde sea posible y procurar ningún alambre expuesto está adecuadamente cubierto. En mi circuito en las fotos, claramente mis pins encabezado tienen un montón de cables expuestos de los altavoces, LEDs y el interruptor, como no tengo tiempo para recortar antes de la sesión de fotos; para evitar cortos circuitos, he doblado los cables alejados uno del otro, para que no Afloje y agitan alrededor de dentro. Si tienes exceso de cable expuesto, puede recortarlo o envolver en cinta aislante, o si eres realmente ambicioso, puede pegar las conexiones de cables en las clavijas hembra encabezado, como pegamento caliente alrededor del alambre se fije cualquier posibles cortos circuitos.
La "tapa" es una placa LEGO plana 4 x 10 con placas de 1 x 1 en la esquina: esto es fácil de quitar la tapa de la pila, mientras que mantener segura para la espalda. Cuando la seta está completada, puede colocar las placas planas en la parte posterior, y el modelo final debe ser funcional y autónomo. Si nada viene suelta y Mort alrededor, siempre quitarse la parte de atrás y examina lo que lo hice mal: tal vez hiciste la placa de circuito muy pequeño, que no está sostenido firmemente en su lugar bastante, en el cual recomendaría relleno el interior con varias placas y ladrillos para sostener los cables de circuito hacia abajo perfectamente.
