Paso 3: La producción de electrónica
Requiere partes (aparte de básicas cautines, soldadura, equipo de limpieza, et alia):

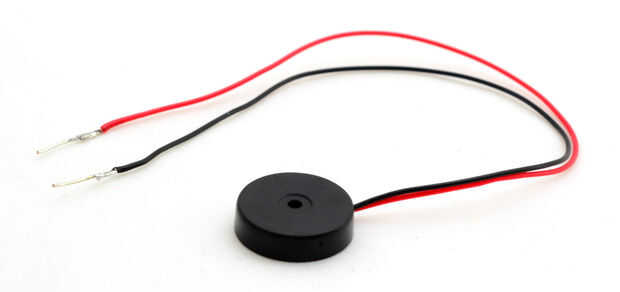

- Altavoz/transductor piezoeléctrico pequeño --no un zumbador piezoeléctrico, o bien te producen un sonido discordante como un reloj de alarma (en la notas o la melodía correcta, pero aún dura). El altavoz piezoeléctrico pequeño da un pitido sutil, como una tarjeta de felicitación musical. He comprado mi altavoz por 45 centavos de este sitio web (ventas de electrónica de superávit), y porque eran tan baratos, a la vez diez había comprado. Radio Shack vende altavoces piezoeléctricos por unos pocos dólares, pero son mucho, mucho más grande y más grueso, pero producen un tono más fuerte. Son aún lo suficientemente pequeñas como para caber dentro del modelo de la seta, pero he elegido a los más pequeños para ahorrar espacio.
- ATtiny85 (orificio). Usted puede conseguir éstos para un poco más un dólar (US) en numerosas tiendas en línea como Digi-Key, JameCo, Sparkfun, pero compré unos diez en eBay por $13. Siempre es bueno comprar varias piezas de electrónica: usted está obligado a accidentalmente uno romper o dañar uno de alguna manera, especialmente si sus habilidades no avanza lo suficiente. Por ejemplo, si intenta cargar el código de Arduino en el ATtiny pero selecciona los parámetros equivocados, permanentemente a dañar el chip.
- zócalo DIP de 8 pines. Estas son pequeñas tomas para soldar a tu circuito para vivienda el ATtiny85, en lugar de soldar tu ATtiny85 directamente a la Junta, de esta manera, puede reemplazar el AVR y volver a subir el código. Estoy bastante seguro de que Radio Shack vende estos 2 por 50 centavos, en línea que está obligado a obtener estos en lotes baratos.
- LED 5 mm blanco (o verde color, realmente) de la setas verdes o LED rojo 5 mm para los modelos rojo. Anteriormente yo usaría sombrero de paja LED, ya que encajaría perfectamente en un agujero de LEGO Technic, pero para estas nuevas setas realmente he utilizado estándar 5mm LEDs - que requiere una fuerza para mantener en lugar del orificio, pero desde que he aprendido, en realidad permanecen en mejor y no caer. En las fotos que adjunto, he usado el sombrero de paja LED del tutorial de Starman para ahorrar tiempo, pero en estos hongos de hecho he utilizado 5 mm estándar LED--puede utilizar cualquiera que decida utilizar.
- Resistencias de 100 ohms para los LEDs. Tiendo a utilizar este tipo para la mayoría de las aplicaciones LED con voltajes de baja, y no se quema ni fallos. Resistencias son super baratas, y Radio Shack vende en paquetes de unos pocos dólares
- Titular de celular la moneda de dos células de 20 mm. Este es el modelo que he comprado en Digi-Key para $1,18. Si usted planea usar solamente 3V, asegúrese de pedir lo mismo para la celebración de una célula.
- Las células de moneda CR2032 dos. Mayoría de las tiendas como Radio Shack, Staples y Best Buy tiende a tener un montón de marcas en estas baterías como carga $8 para sólo dos, así que compré varias en línea para la mitad del precio. He encontrado algunos distribuidores de electrónica en eBay, Amazon o tiendas de terceros que pueden vender los genéricos de China o Tailandia para tan poco como $13 por 20. Además, tenga en cuenta que construí seis hongos al mismo tiempo, por lo tanto, en realidad hacía falta una tonelada de estas baterías para jugar con. Si sólo planea hacer una y no requieren rescate de un rey de las células de moneda de 3V sentados, sólo seguir adelante y recoger un paquete de dos de su tienda más cercana vende baterías de reloj. Creo que incluso Home Depot, Rite Aid, CVS venderlos, y otra vez son caros en las tiendas principales, especialmente marca Duracell y Energizer CR2032 células.
- Pequeños botones táctiles --no un encendido eléctrico. Estos son los pequeños botones táctiles utilizados en la mayoría de las aplicaciones Arduino. Los conectores de garra en las partes posterioras son vitales para sostener en lugar de las fichas LEGO rejilla de la parte posterior de la cabeza de la seta. Estos costo super barato; compré mi por 15 ¢ en Digi-Key.
- Pequeñas placas perforadas. El tamaño final de tu circuito completado debe ser alrededor 1,75 '' (~4.5cm) de cuadrados, dar o tomar. Radio Shack vende circuitos miniatura perforada por unos pocos dólares, sin embargo compré mina de eBay, por $ 7 para 20. Naturalmente, una vez que la placa se suelda y terminado, simplemente recortar alrededor de las áreas de exceso con alicate o tijeras de gran alcance, y la Junta debe desprenderla directamente en el camino se corta. La clave está en compactar el tablero tanto como sea posible, a encajar correctamente dentro de la seta. La placa terminada no debe ser más que 5 LEGO postes cuadrado
Esta sección hace la suposición de que usted está familiarizado con la soldadura, así como uso de componentes en un circuito. Si tienes problemas creando circuitos, por favor refiérase a este útil Instructable para principio de soldadura. Dicho esto, está ahora listo para seguir adelante y construir el circuito.

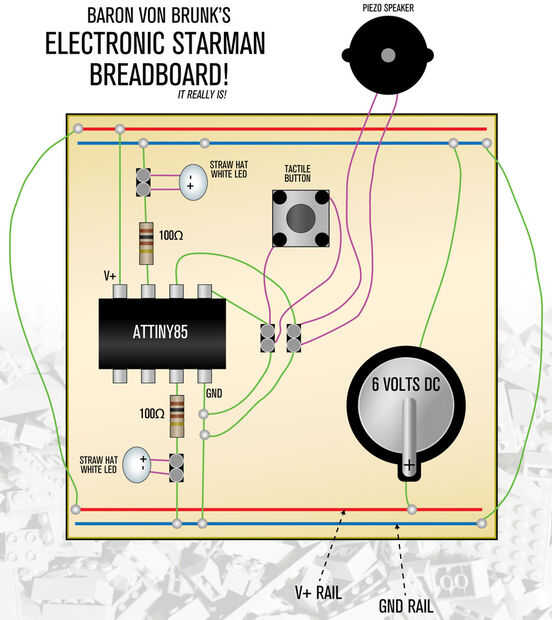

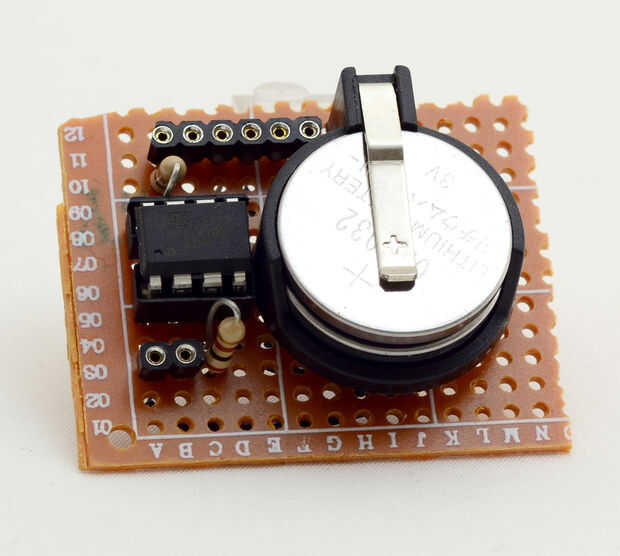

Se refieren a mi diagrama de la placa anterior. He decidido no hacer un diagrama de Fritzing es difícil transmitir el método de tener los LEDs conectados a los pines de encabezado via cable, por no hablar de cómo transmitir la cabecera hembra pernos en general (después de todo, placa del software Fritzing es básicamente una serie enorme de pines hembra encabezado, de todos modos). Dicho esto, mi protoboard el diagrama anterior es un diseño híbrido de un protoboard y un esquema, con todo lo había simplificado lo suficiente como para los aficionados, pero había detallada bastantes para experimentados constructores electrónicos. Como todos los proyectos de electrónica, siempre experimento con un protoboard primero, sólo para ver si su circuito incluso trabajará para comenzar con. Si estás satisfecho con tu protoboard, puede delimitar dónde colocar los componentes en el circuito. Hacer una prueba a un mapa donde se colocarán las piezas con las mejores opciones de ahorro de espacio; vea mi foto de un completo circuito con baterías. Antes de soldar, lugar el zócalo de 8 pines en la placa primero, luego pone en el portapilas, seguido por las resistencias (correspondiente a los respectivos pines ATtiny85), finalmente las clavijas hembra encabezado. Si su circuito de funcionamiento en seco se asemeja a mina, no dude en usar un lápiz para marcar las ubicaciones para permanentemente de la soldadura de las piezas a continuación, comenzar a calentar la plancha!
Comienzo con la soldadura hacia abajo de las dos partes más vitales: el zócalo de 8 pines para el ATtiny85 y soporte de la batería. No tienes que cada perno del zócalo de 8 pines, sólo los vitales para el circuito de soldadura (ver mi ilustración: por ejemplo, los pernos de fila dos inferior primeros sobre el ATtiny no servir sirve para este proyecto). Coloque las dos resistencias, sin embargo, puede ahorrar tiempo al omitirles y sólo conectar el resistor para el cable del LED; es su opción. Personalmente puse las resistencias en permanentemente conectado a los pines del zócalo de 8 pines, que entonces conduce a una ranura en el pins hembra encabezado. Para el primer LED, corte una sección de dos patillas de Rúbrica femenina: esto se utilizará como el terminal para el primer LED. Tienen uno de los pines de los pernos de cabecera conectados a la resistencia (+), y el otro llevará a la terminal de tierra (-). Luego se colocarán pernos respectivos de su LED en estas ranuras: el pin positivo en la ranura conectada a la resistencia y el pin negativo en la ranura que va al terminal de tierra. Corte seis pins hembra encabezado: se utilizará esta fila de seis ranuras para el segundo LED, el altavoz y el interruptor. Como la anterior fila de pines de cabezal, asegúrese de que los de la izquierda de la fila comienzan con donde está conectada la resistencia, como se trata de la ranura positiva para tu LED, con Rúbrica perno 2 hacia el terminal de tierra. Pin 3 de la cabecera será la ranura para el cable rojo para el altavoz, y pin header 4 llevará a cabo el cable a tierra para su altavoz (conectar el pin 3 de la cabecera a lo ATtiny y Rúbrica pin 4 va al suelo). Perno de la rúbrica 5 se conectará a lo ATtiny para el interruptor, y asimismo encabezado pin 6 va al suelo--Utilice estos dos ranuras finales para finalmente mantener los dos cables del interruptor. Una vez todo bien se suelda abajo, usted puede entonces avanzar uniendo los componentes desmontables para probar: Inserte las dos baterías, la ATtiny85, el interruptor, los altavoces y los LEDs. Pulse el botón para ver si todo funciona y si tiene éxito, retire el interruptor, altavoces y LEDs (pero mantener las baterías y ATtiny85 insertado), recorte el exceso circuito y colocar el circuito terminado en la parte posterior de su seta!

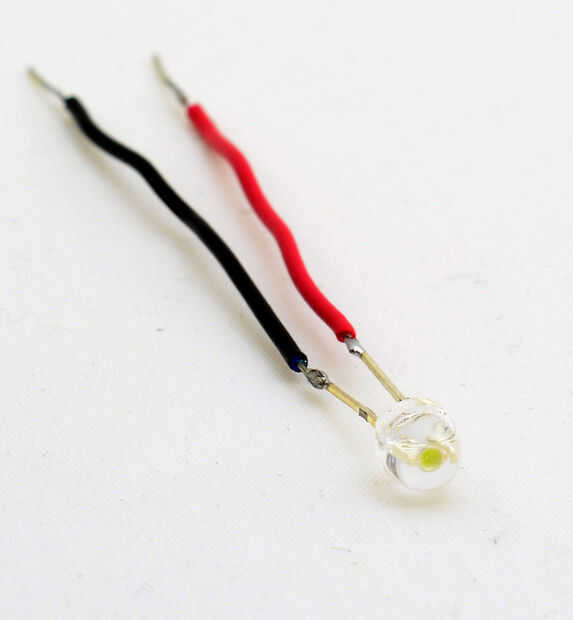

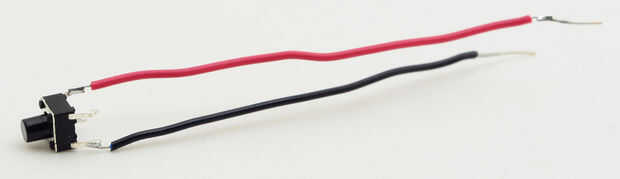

Para los LEDs, yo he soldado en cada perno aproximadamente una pulgada de alambre delgado aislado. Además, si los cables son demasiado delgados, seguir adelante y soldar un trozo pequeño de alambre autobús lata ligeramente más grueso en los extremos de los cables de los LED, para que se mantengan apretados en los pines de mujeres encabezado. Si hay un exceso del alambre del altavoz, ajuste abajo o envuélvalo alrededor del circuito cuando la coloque en la seta. Corte aproximadamente 3 pulgadas de alambre fino y luego la soldadura para el pulsador táctil (diagonal--vea mi foto). Sus cables y el botón irá en pasado, como requiere más de la porción LEGO antes de ser sellado.
Común problema eléctrico: el ATtiny tiene un conector de tierra primaria (pin 4), pero pin 3 puede actuar como un conector de tierra, así, sin embargo, el pin 3 está reservado para el primer LED. Desde el primer LED en el pin 3 está conectado a tierra al terminal de tierra de la batería, esto completa el circuito entero, pero puesto que sólo parcialmente se basa el ATtiny, es como si tu circuito es en serie en vez de ser en paralelo, por lo tanto los LED estará apagados y el sonido es tranquilo, haciendo parecer como si sus baterías están muriendo. Además el pin de 3 LED está correctamente conectado a tierra, Asegúrese de que PIN de ATtiny85 4 está conectado a tierra, así , esto hace que el circuito completo, y la función de sonido y luces como. En otras palabras, pin 8 del ATtiny va al positivo, el pin 4 va al negativo y los otros pines conectan con sus respectivos componentes (que en última instancia conducen a tierra también). Cuando hice el primer circuito, me olvidé de soldadura pin 4 a masa, así mi circuito funcionaba--pero algo embotado y silencioso, que llevó mi inicialmente a creer que o bien las pilas eran trapos o que hice mal las conexiones.
