Electrónica de papel: Conductoras pinturas, tintas y más (5 / 7 paso)

Paso 5: Hacer un circuito Simple

Ahora que han demostrado todas las recetas de los materiales conductores, es hora de utilizarlas en un circuito. Durante este paso, demuestro cómo construir un circuito simple utilizando pintura conductora, tinta, pegamento y cinta conductora. El circuito consta de un led y una batería de 3 voltios. No se necesita una resistencia en este circuito.  También necesita todos los materiales conductores anteriormente mencionados y un pedazo de papel.

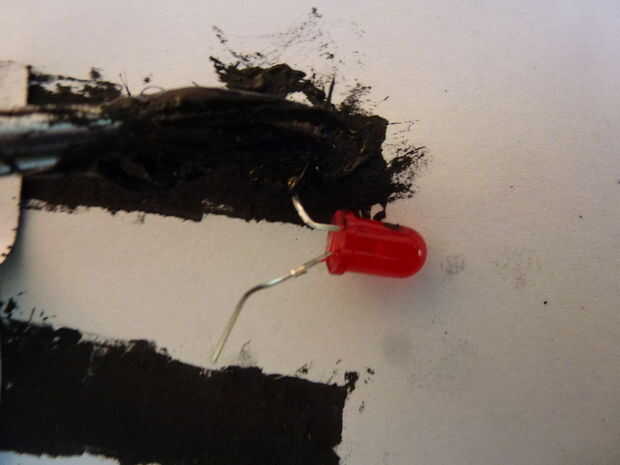

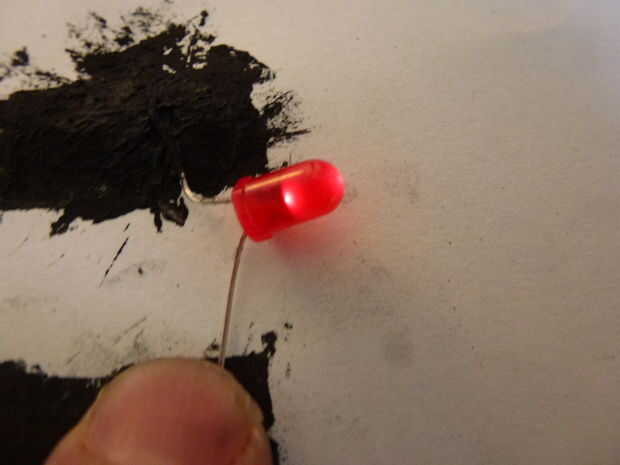

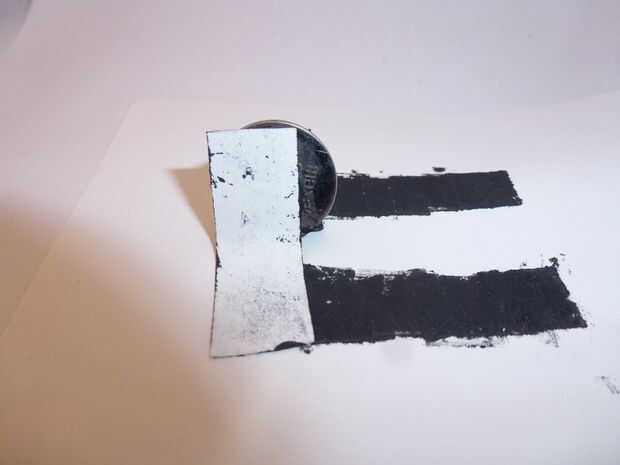

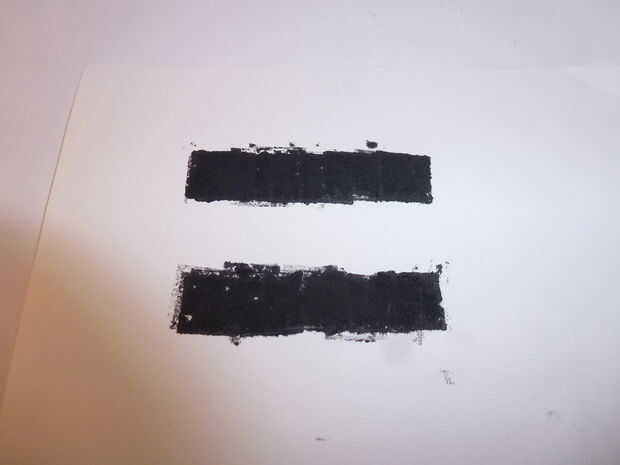

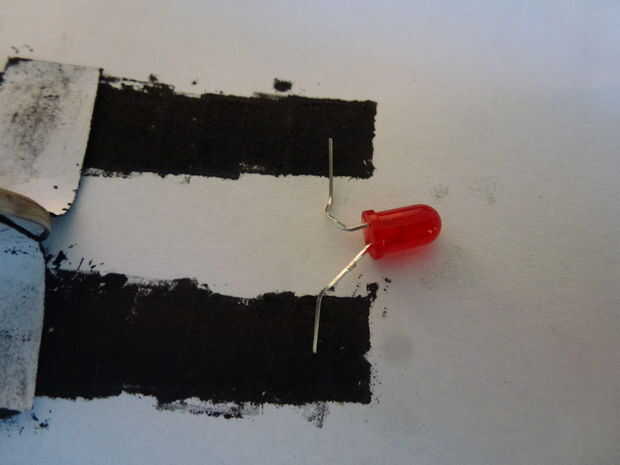

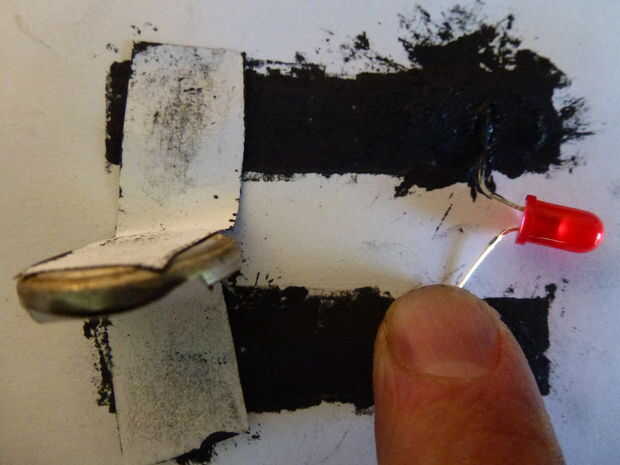

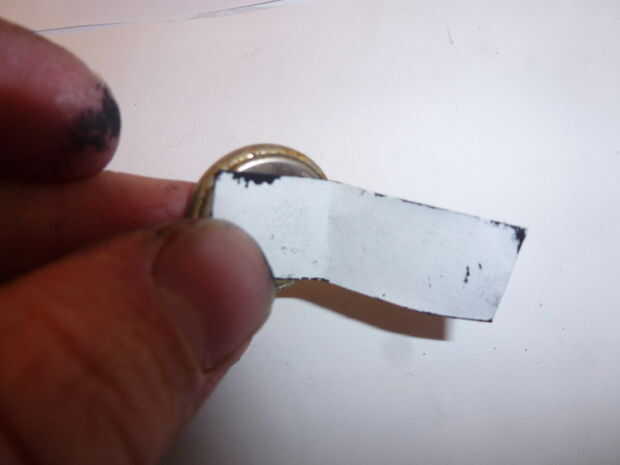

Instrucciones: En primer lugar, pintar o estampar dos líneas paralelas separada aproximadamente 1/2 de pulgada en un pedazo de papel. Coloque un pedazo de 1 pulgada de cinta conductora a ambos lados de la batería de botón de 3 v. Centro de la batería en su borde y presiona la cinta en las líneas correspondientes. Asegúrese de que la cinta y la pintura están haciendo buen contacto. Utilice pegamento conductivo para conectar uno de conduce los LEDs al otro extremo de una de las líneas pintadas, observando la polaridad correcta. Recuerde que el lado aplanado del led es el cable negativo .  Doble el cable de enfrente del led para que no esté tocando la línea paralela. Permitir que el circuito que se seque. Por último, para activar el circuito, presione la punta doblada en la línea de pintado. Esto cerrará el circuito y el led debe encender.
