Paso 6: cableado
El último paso es conectar todo. Esto es en atención a los detalles, una mano firme y un suministro de palabrotas pueden ser útiles. Asegúrese de que todo es unpowered cuando usted cableado seguro y entender lo que está haciendo. Liberar el humo dentro de los componentes electrónicos de magia no es una buena manera de reducir el costo del sistema.

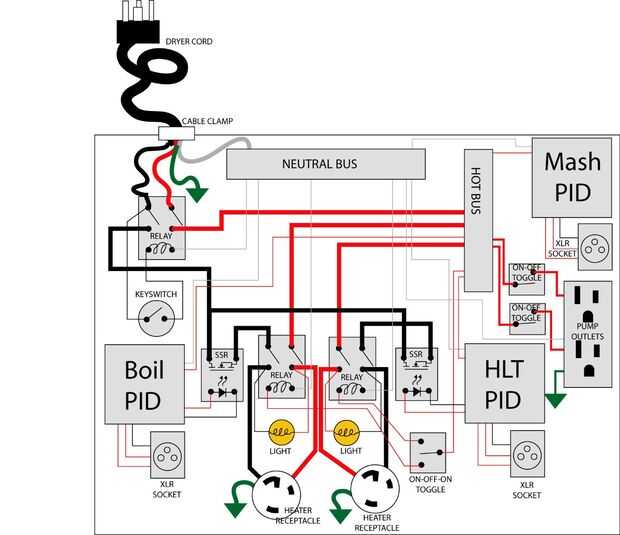

Un montón de cables en el panel de control es resistente para llevar grandes corrientes y así es difícil trabajar con. Cuando se utiliza regletas encontrará que ayuda a los extremos pelados de los cables de la lata. Prensar en terminales de anillo y la espada será necesario recoger una herramienta tan cuando usted compra sus terminales. El adjunto pseudo-esquema te da una idea de lo que quieres hacer. En el esquema, gruesos cables gordos son pesados 10 galga para los calentadores de 30A. El resto se dibujan con líneas finas y puede utilizar alambre más pequeño como calibre 20 o 22 ya que no se llevará a ninguna corriente apreciable. Sin embargo, los cables de la bomba interruptores y enchufes se dibujan en medio porque debe ser calibre 14 ya que las salidas son nominal de 15A y usted puede ser enchufar cosas estas tomas como bombas, ventiladores o la aspiradora ocasional que puede atraer una corriente significativa.
Las regletas de terminales fueron convertidas en "Autobús" tiras mediante el uso de secciones cortas de cable de cobre sólido que corto los bornes como se aprecia en la foto del cableado interior. Asegúrese de utilizar un cable de servicio pesado, en este caso 10 calibre para el bus caliente y así puede usar 10 para el neutro.
Otro método para reducir el número de cables corriendo alrededor de su recinto es utilizar el anillo o terminales para aceptar más de un cable para que pueda evitar un solo cable para cada necesidad de la espada. En el caso de los controladores PID que se puede ver en la foto del cableado que he daisy encadenado los alambres calientes y neutrales en la pala para cortar los cables.
Asegúrese de tener un buen punto solo para las resistencias y los puntos de venta. Si su caja es de metal, tierra también. También las cubiertas de los componentes metálicos como la llave o los interruptores de puesta a tierra es una buena idea. Llevar estos terrenos a un solo punto, que en mi caso era un perno que ponérsela todos los terminales de anillo de tierra y los apretó juntos. Puedes ver este perno en la parte inferior derecha de la foto interior.
