Eléctrico Panel de Control de cervecería en el Cheap (4 / 7 paso)

Paso 4: Componente sustituciones

Las siguientes son pautas al seleccionar componentes:

Quemador luces: El quemador se encienda iluminará cuando la SSR y contacto de relé están activados. Lo que significa que el interruptor de selección del quemador está habilitado para el equipo de alto nivel o hervir y el regulador PID está energizando a la SSR. Cuando esto ocurre, las luces tendrán 240VAC a través de ellas por lo que necesita una luz de 240 VAC y se iluminará. Una luz de 120 VCA dibujar dos veces su diseño actual y quemar rápidamente. Neón, incandescente y luces de LED para esta tarea están disponibles. Te recomiendo la cabeza a su más cercana tienda exceso de electrónica o tirar del equipo de salvamento. Nada de lujo es necesario. Usted podría eliminar estos pero es útil saber cuándo se están realizando los grandes calentadores caliente las luces son un agradable tener. Mantenerlos.

Contacto: realmente no es necesario un interruptor con llave, pero agrega un factor cool especialmente si usted necesita hacer dos llaves al unísono para armar el sistema. También un interruptor con llave evitará que los transeúntes al azar leña encima de su cervecería, como se esconden las llaves en algún lugar. Si oculta las llaves en algún lugar estás seguro olvidar dónde ponerlos porque bueno, nosotros estamos cerveza aquí y no se puede elaborar cerveza sin hacer habitación en barriles para la cerveza por beber cerveza. Asegúrese de que tener una segunda clave de hecho. Cualquier contacto de 120VAC a trabajar. Capacidad de dirección real actual no es necesario ya que el contacto sólo habilita el relé principal.

Quemador de activar el conmutador: las especificaciones importantes sobre este interruptor es que tiene un apagado y dos Estados y ser nominal de 120 VCA. Un botón de on-off-on es una buena opción barata y es lo.

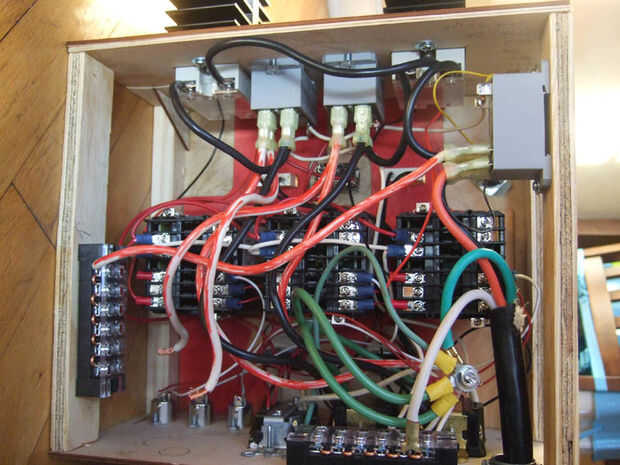

Receptáculos de elemento calentador: Ud. va a necesitar para asegurarse que los conectores en el extremo de los cables del elemento calentador son compatibles con los receptáculos en el panel de control pero como todo es clasificado para 240VAC y 30A puede elegir lo que te gusta. Fui con la fijación de receptáculos para evitar que la tire, pero esos son un poco caros. Como se puede ver en las fotos he utilizado alambre de 4 clavijas y receptáculos pero se necesitan sólo 3 hilos (2 pastillitas y una tierra). Sin embargo tuve las piezas de 4 hilos de mentira alrededor tan...

PIDs: vaya para él. Lo puede hacer. Si encuentra un PID más barato o tiene algunos sentados usted puede probablemente mod a trabajar. Salida SSR preferido. Los detalles será depende de ti, sentir la quemadura.

Interruptor de la bomba: Todo lo que necesitas es encendido y apagado y capaz de manejar la tensión y corriente de las bombas. Las bombas no son una gran carga nominal pero puesto que son motores de su corriente de arranque puede ser grande. Tan grandes los interruptores aquí. Tasa de ellos mismo como sus receptáculos de bomba para la paz de la mente. 120 VCA y 15A-off alterna no es caro que.

Receptáculos de salida de la bomba: Sólo tiene que utilizar cualquier hogar 120VAC 15A doble salida tienes sentados. Su defecto, comprar el más barato en su tienda local de caja grande. Nada de lujo aquí.

Tomas de la sonda de temperatura: utilice un conector que coincida con los cables en sus sondas de temperatura. Nada no funcionará capacidad actual o requisitos de voltaje especiales necesarios. XLR es utilizado aquí para que coincida con las puntas de prueba especificados por Kal en la cervecería eléctrica.
