El ventilador pandemia (5 / 6 paso)

Paso 5: PLC, programa y el cableado

El proyecto pandemia ventilador
La unidad PLC es una lógica directa DR de-06 06 de AUTOMATIONDIRECT. AUTOMATIONDIRECT
Sus unidades son de bajo costo, bastante flexibles y tienen un montón de software libre al programa con.

Podría usar otras unidades PLC y escribir su propio programa de control. Si lo hace. por favor comparta su trabajo en El proyecto pandemia del ventilador para que otros puedan utilizar su programa y puntos de vista así.

Además el PLC también necesitará una fuente de alimentación de 24V y un encendido apagado interruptor para iniciar el sistema.

Programa

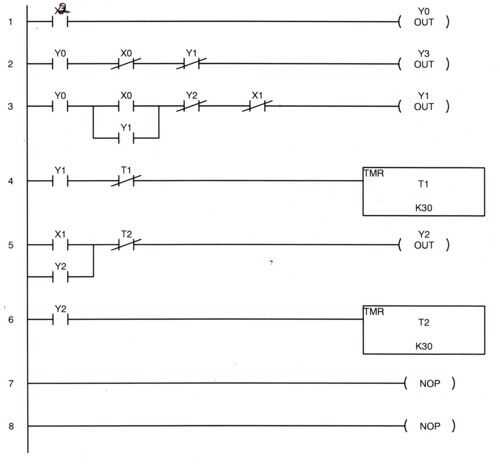

También a continuación está el programa de lógica de escalera que ejecuta la unidad. (Mi hijo hace la programación) Como dije aun es muy rudimentaria. Requiere algunas mejoras para que sea más estable. El programa también debe ampliarse para aceptar las entradas del manómetro futuras y también incorporar alarmas y sistemas de seguridad.

Básicamente lo que hace es:

Se abre la válvula 1 y 2 de la válvula se cierra hasta el fuelle que está indicado cuando se cierra el interruptor magnético superior.

Luego se cierra la válvula 1, abre la válvula 2 y cierra la válvula 3 para que el fuelle pueda desinflar y bomba de aire al paciente.

Cuando el fuelle al límite inferior, el interruptor magnético inferior se cierra la válvula 2 se cierra y la válvula 1 se abre otra vez para llenar los fuelles.

Un temporizador permite los pacientes pulmones desinflan con válvula abierta 3. Cuando el temporizador expira, se abre la válvula de 2 y 3 de la válvula se cierra para comenzar el siguiente ciclo de respiración.

En el futuro espero conseguir el manómetro para control de ciclos de la respiración así como el contador de tiempo.

Cableado

Todo está conectado a los conectores PLC y fuentes de alimentación...

Mi unidad tiene todas las válvulas de NC para que el programa debe ser ligeramente diferente si no se utiliza una válvula para válvula 3 como me recomienda. También utilicé todas las válvulas de 120V. Si utiliza válvulas de 24V, la salida que co se conectará a 24V en lugar de 120V y la rentabilidad de salida sería conectarse a la tierra de 24V. Aquí está la carta del cableado.

ENTRADAS
X0 tapa fuelle interruptor mag
X1 parte inferior fuelle interruptor mag
X2 el interruptor
C0 24V
Todo vuelve a la tierra

Salidas
Y0 no utilizados
Válvula de inhalación Y1 (V2)
Válvula de exhalación Y2 (V3)
Y3 de fuelle válvula de llenado (V1)
Línea de 120VAC de C0
Todas las devoluciones a la línea Neutral
