El ventilador pandemia (2 / 6 paso)

Paso 2: Válvulas y tuberías

El proyecto pandemia ventilador
Para empezar necesitas las válvulas. Usted puede ser capaz de encontrar que algunos usados unos en algún lugar. Nuevas válvulas son caras, más de $100 cada uno. La válvula de entrada puede ser válvula normalmente abierta 1/4 de pulgada, los otros dos deben ser un diámetro mínimo de 1/2 de pulgada, uno normalmente abierto (NO) y el otro normalmente cerrado (NC). Deben ser de un tipo de solenoide actúa directamente.

Tipos de solenoide actuando directa se requieren para operar con aire. Tipos de operación piloto sólo funciona con líquidos. Grados de la presión no importa para las válvulas de 1/2 pulgada, pero la válvula de 1/4 de pulgada debe tener al menos una calificación de 50 psi. Si sólo se puede obtener NO o válvulas de 1/2 pulgada NC que todavía puede hacerla trabajan ajustando el programa del PLC. La válvula de entrada de 1/4 de pulgada debe ser una válvula NC o terminarás saltar un montón de bolsas en fase de pruebas.

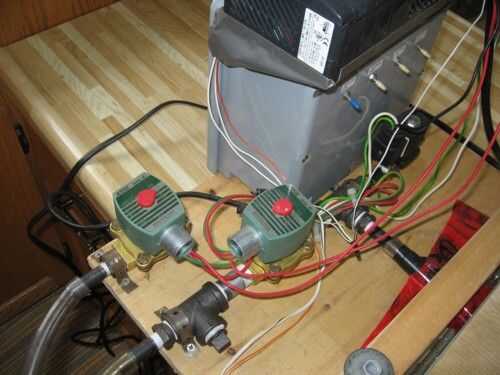

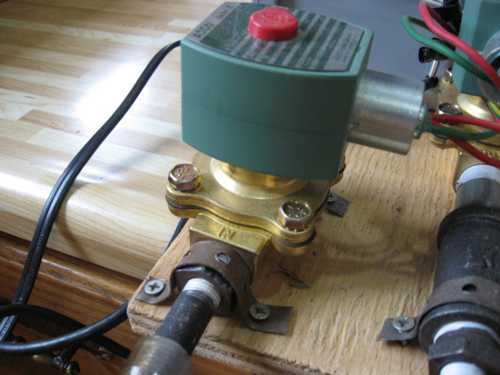

Las válvulas son conectadas con la pipa y montadas de tal manera que la T del fuelle se alinea con el centro de la unidad de fuelle.

Usé de tuberías roscadas. con cinta de teflón en las conexiones.

También utilicé:

Dos 1/2 pulgada NPT Ts, una línea aérea de 1/4 de pulgada (para conectar a un suministro de aire)
Cuatro niples de 1/4 de pulgada (secciones de tubo corto roscadas en ambos extremos)
Tres 1/4 de pulgada a 1/2 pulgada adaptadores
Dos niples de 1/2 pulgada
Un enchufe de 1/2 pulgada (esto conecta la línea que irá al manómetro previsto para más tarde)
