Paso 4: El Panel del alambre
| Color | Señal |
|---|---|
| Negro | Tierra |
| Amarillo | + 12v |
| Rojo | + 5v |
| Naranja | + 3.3v |
| Azul | -12v |
| Blanco | -5v (no se usa a partir del ATX 1.3) |
| Púrpura | + 5v Standby (se potencia aun cuando se apaga la fuente de alimentación) |
| Verde | Encendido (derivación a masa para encender la fuente de alimentación) |
| Gris | Poder aceptar (no utilizado en este proyecto) |
| Marrón | 3,3 v sentido (dejar conectado a 3.3v línea) |

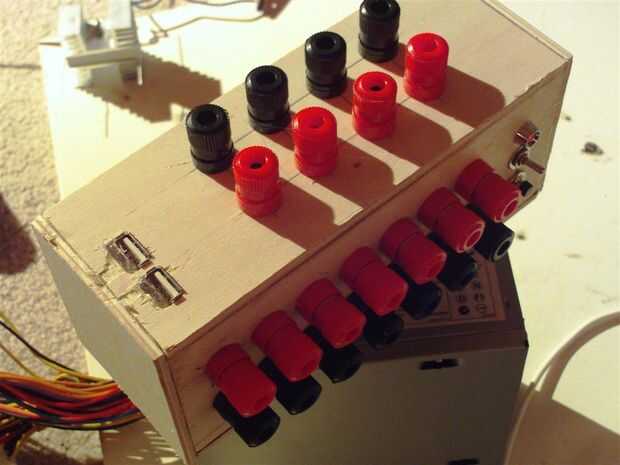

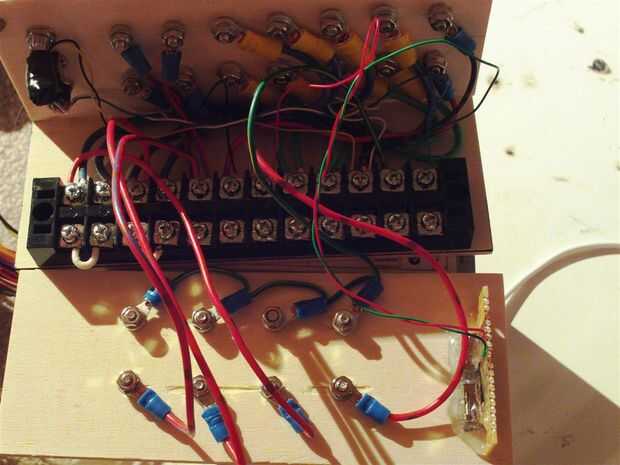

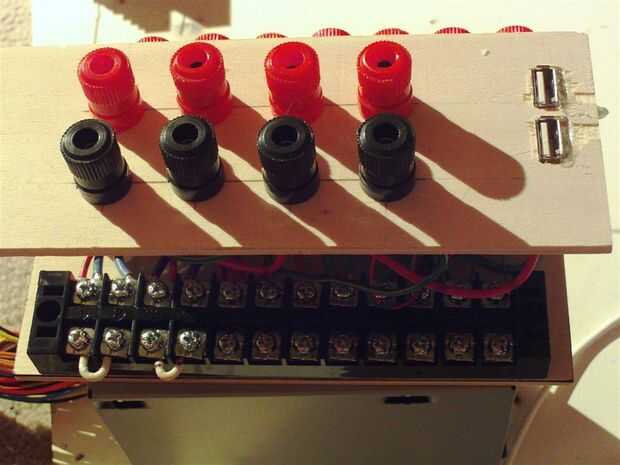

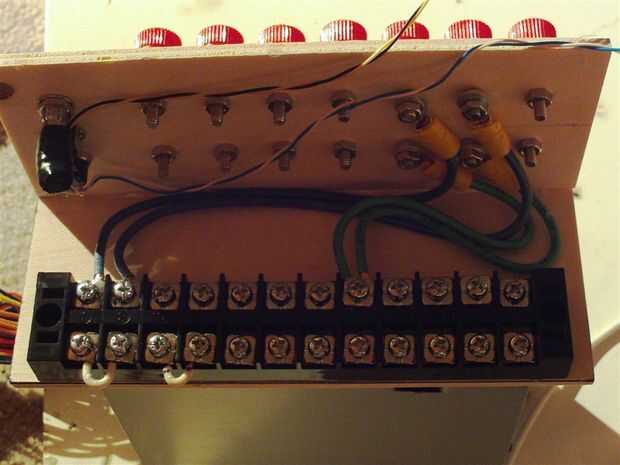

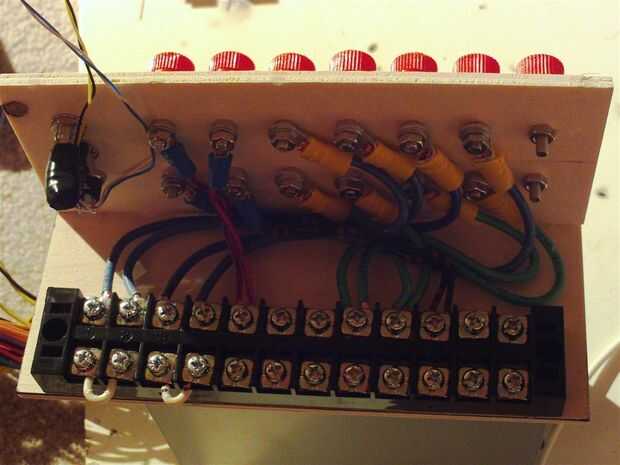

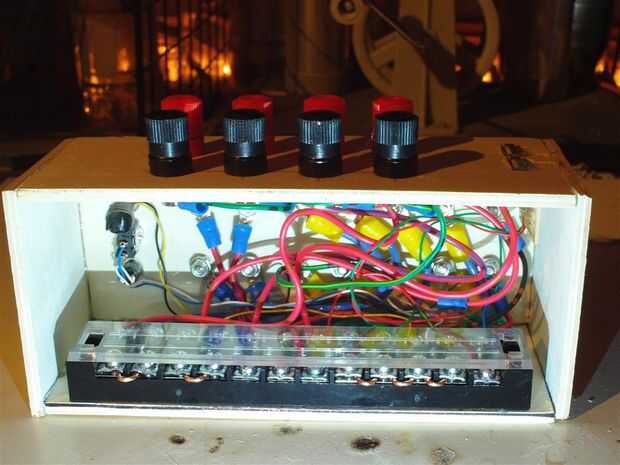

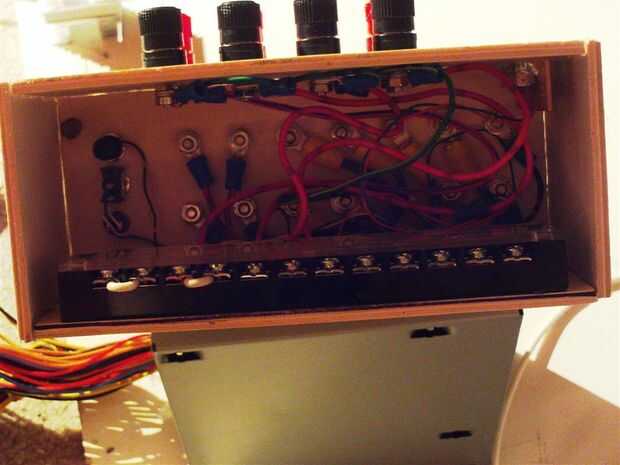

Usé un bloque de terminales de 12 manera para hacer todo más fácil conectar.
Mi bloque terminal fue calificado sólo para 25 amperios así que usé 2 secciones para el 3.3 y 5v líneas con los conectores frontales dividido entre ellos.

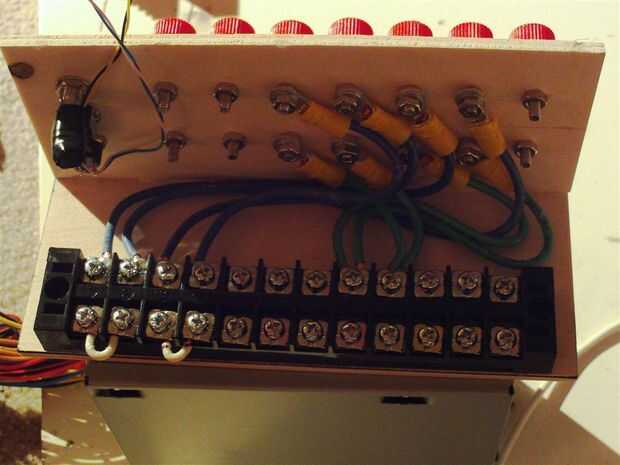

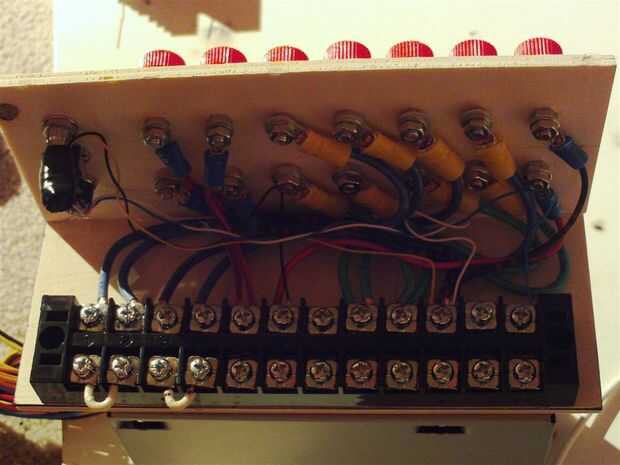

Usé alambre 12 AWG para la 3.3 y 5v líneas y cable de 16 AWG para el resto de ellos.
El indicador led está conectado a la línea de-12v. (Nota: el led usado aquí tiene una resistencia construida en normalmente un led rojo tendría una resistencia de 500-700 ohm para usar con 12v)

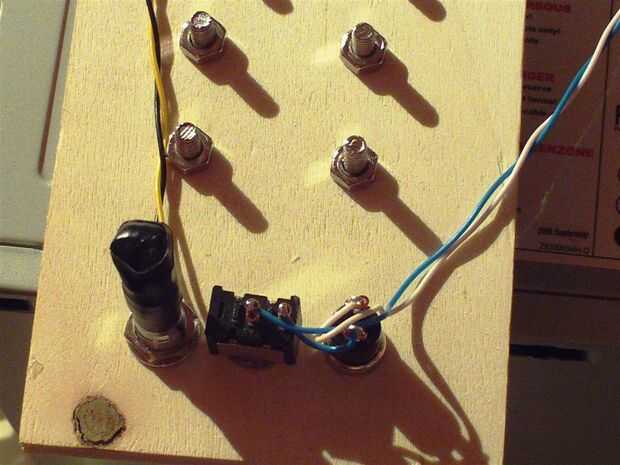

El interruptor es SPST y el interruptor de botón es un NC momentáneo. Están conectados en serie; un lado va el otro a la línea verde de tierra.
