El último ATX alimentación fuente Mod con carga puertos USB (5 / 9 paso)

Paso 3: Añadir los puertos USB

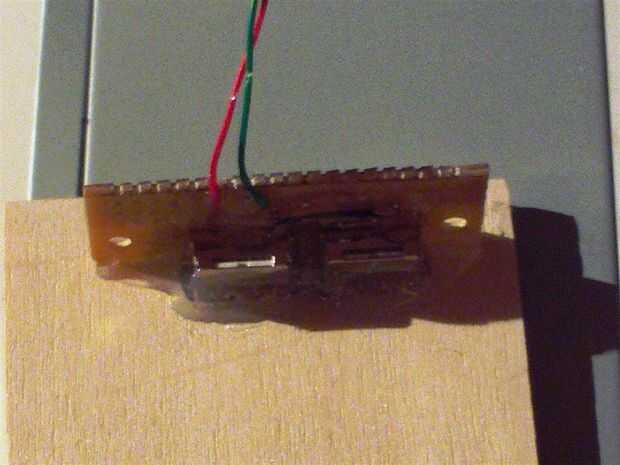

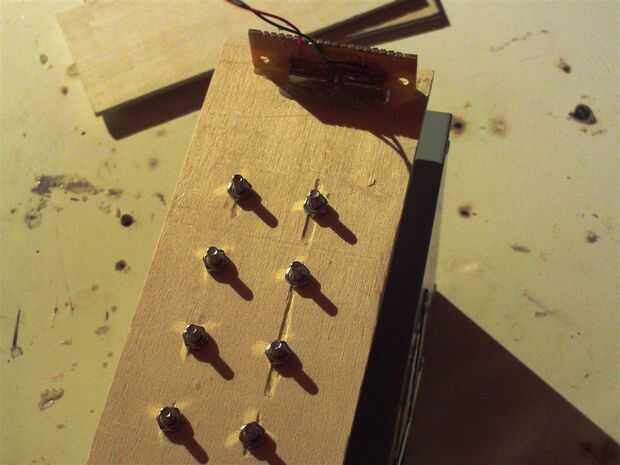

El par de puertos USB se suelda en un pequeño trozo de Junta de tira.

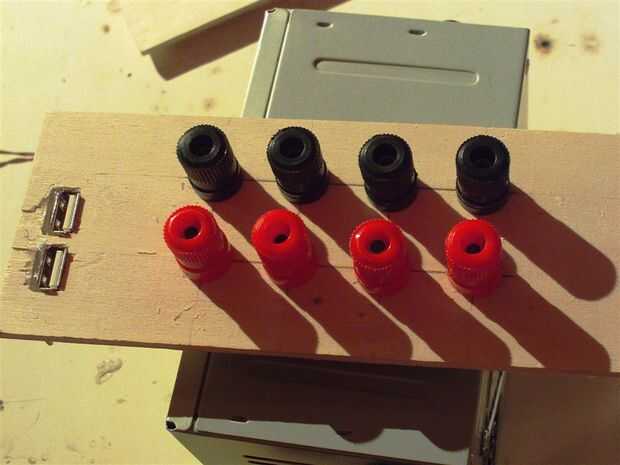

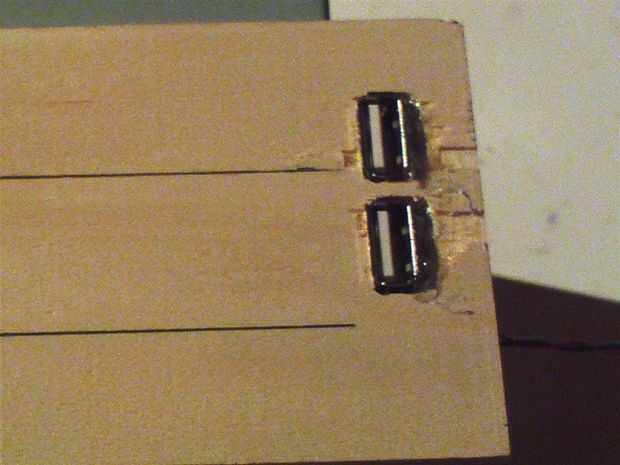

Ellos están montados en el panel superior. Los agujeros fueron perforados hacia fuera entonces cortar con un cuchillo del exacto.
Las tomas están conectadas a la línea de standby de 5v por lo que siempre tienen energía incluso cuando la alimentación principal está apagado.
Pin 1 en el puerto USB es de + 5v y el pin 4 es tierra.
Asegúrese de que los puertos USB están conectados correctamente

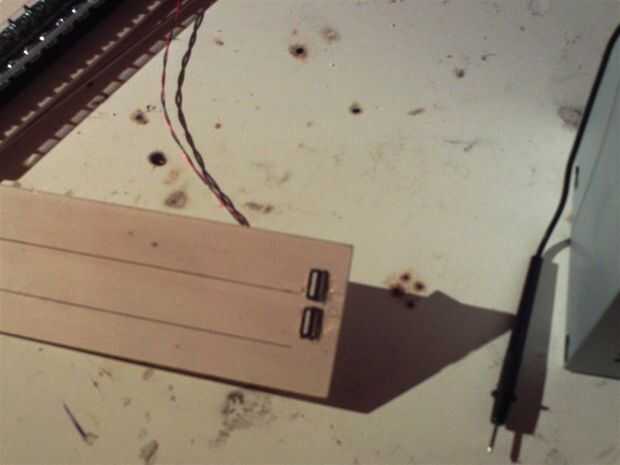

El voltaje en los puertos de usb debe estar entre 4.75 y 5.25 voltios
