El tiempo en el Monitor (2 / 7 paso)

Paso 2: Cableado

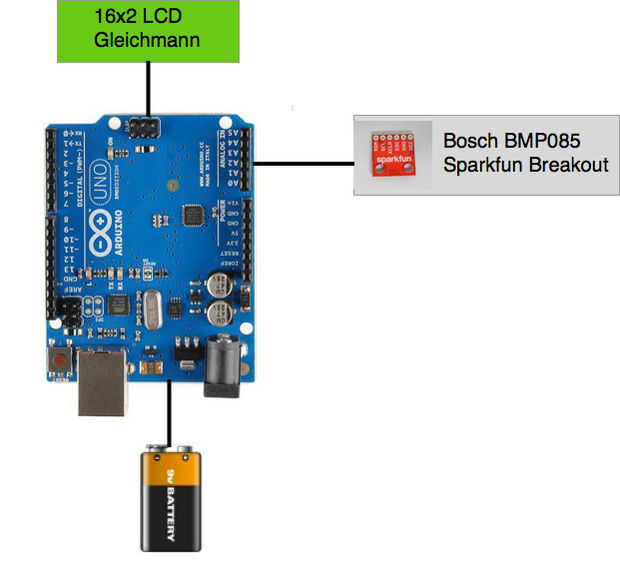

Esta sección enumeran el cableado necesario. Esquema gráfico actualmente no está disponible, pero espero que sea posible para conectar los componentes basados en el listado siguiente:

==============================
Resumen sobre los pines de Arduino
--------------------------
A0---> pulsador Manual OP
A1---> pulsador Manual LED OP
A2---> Operación Panel LED rojo
---> A3 reservados
A4---> BMP085
A5---> BMP085

0---> reservados
1---> reservados
2---> LCD
3---> LCD
4---> LCD
5---> LCD
6---> iluminación LED y luz de fondo LCD
7---> Operación Panel LED verde
8---> LCD
9---> LCD
10 X reservada para Ethernet/SPI
11 X reservado para Ethernet/SPI
12 X reservado para Ethernet/SPI
13 X reservado para Ethernet/SPI

==========================

BMP085---> Arduino Uno
--------------------------
VCC---> 3.3V
Tierra---> GND
SCL---> A5
SDA---> A4

===========================

Arduino---> LCD 16 x 2
---------------------------
Tierra---> Gnd (pin 1)
5V---> VCC (pin 2)
9 digital---> RS (pin 4)
Tierra---> R/W (pin 5)
---> digital 8 E (pin 6)
digital 5---> D4 (pin 11)
4 digital---> D5 (pin 12)
3 digital---> D6 (pin 13)
digital 2---> D7 (pin 14)
6 digital---> luz de fondo (pin 15)
Arduino--> 10 K Poti--> LCD
------------------------------
Poti-extremos a + 5V y tierra
Limpiador---> LCD VO (pin 3)

==============================

Arduino---> iluminación LED
------------------------------
6 digital---> blanco LED PLUS (PWM)
Tierra---> LEDs blancos menos

==============================

Arduino---> Panel de operador
------------------------------
A0---> pulsador Manual OP
A1---> pulsador Manual LED OP
A2---> Operación Panel LED Error
digital 7---> Operación Panel LED OK
