El tanque de pescados--parte de aquaponic jardín balcón (11 / 14 paso)

Paso 11: SENSOR conexión mapa - pecera - parte de aquaponic jardín de balcón

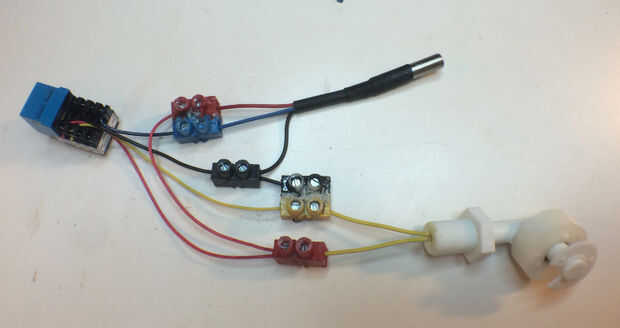

Mapa de conexión mapa todas las conexiones que tienen lugar entre todas las partes conforman las conexiones del Sensor en la cama de crecimiento. Esto es importante para entender como saber problemas para disparar y fijar el Sensor de problemas en cada uno de los componentes del jardín balcón es una habilidad importante para tener.

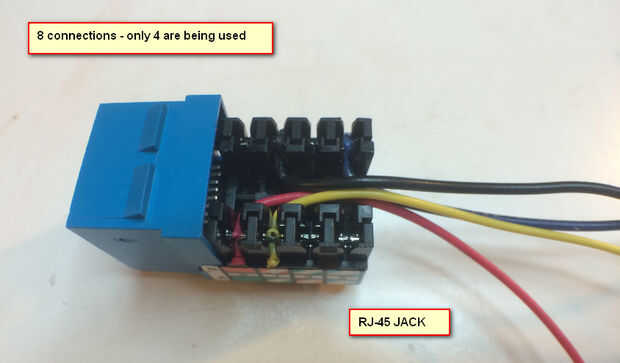

Toma RJ-45--Azul - tanque de los pescados
Este gato es el punto de conexión con el resto del sistema para el tanque de pescados.

Un cable CAT-5 se utiliza para conectar al Hub RJ-45 que es parte de la plataforma de la cama de crecimiento.

La toma RJ-45 con capacidad para 8 conexiones.

En el tanque de pescados sólo 4 se utilizan para el conmutador de flotador y los sensores DS18B20.

El sensor de Ultra Sonic no está conectado a la toma RJ-45 tiene su propio conector Cat 5.

MAPA DE ALAMBRE:

Punto de conexión del negro - BROWN CAT 5 JACK-

Punto de conexión - ORANGE CAT 5 JACK - rojo

Punto de conexión de amarillo - naranja/blanco gato 5 JACK-

Punto de conexión de azul - azul CAT 5 JACK-

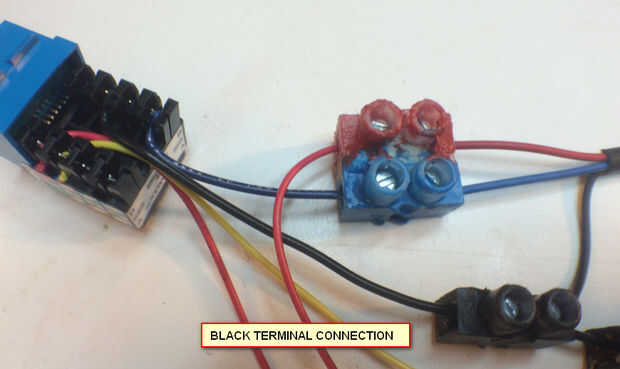

NEGRO solo TERMINAL (-) tierra--lado RJ-45
Cable negro que viene del conector RJ-45 está conectado al Terminal negro solo en un extremo.

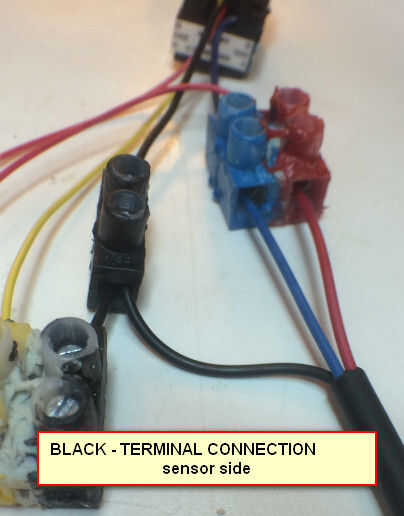

NEGRO solo TERMINAL (-) tierra--lado del Sensor
Terminal negro (-)--Divide dos direcciones lado de 10 K ohm Resistor Terminal negro el cable negro de Terminal del Transistor del DS18B20 se conecta lado Sensor de solo negro Terminal así

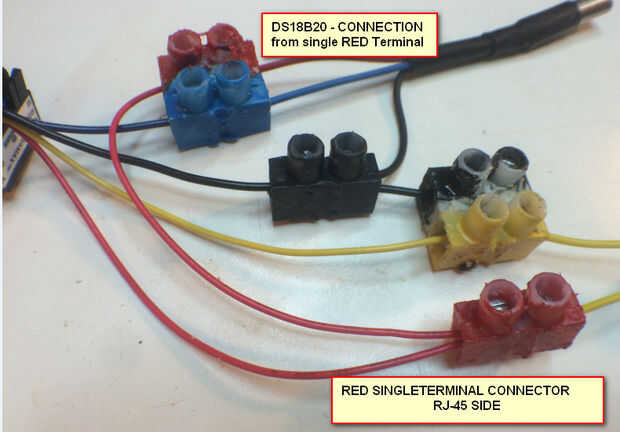

ÚNICO TERMINAL rojo (+) positivo--lado RJ-45
Cable de puente rojo de rojo solo Terminal está conectado a la parte roja de la K 4,7 ohm Resistor Terminal RJ-45 jack cable rojo se conecta a un extremo del puente de Terminal solo rojo cable está conectado en el mismo punto que el cable de RED RJ-45 jack

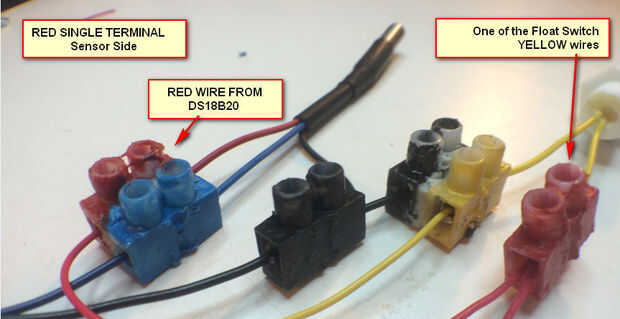

TERMINAL rojo (+) positivo--lado del Sensor
Se conecta al lado rojo del Sensor de sonda de los medios de comunicación. (No importa que tornillo es usado como otro es tratada como la conexión de tornillo del lado de señal)

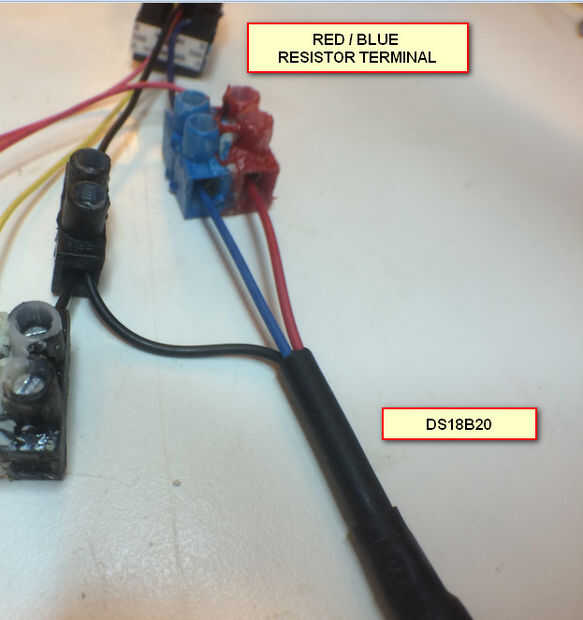

4.7 K ohm RESISTOR TERMINAL--(azul/rojo)
Cable de puente rojo - RJ-45 lado--rojo de rojo solo Terminal se conecta aquí. Azul - RJ-45 lado--azul cable de RJ-45 jack se conecta aquí. ROJO - lado del Sensor, el cable rojo del DS18B20 se conecta aquí. AZUL - lado del Sensor--azul cable de DS18B20 se conecta aquí.

10K ohm RESISTOR TERMINAL--(amarillo / negro)
AMARILLO - RJ-45 de lado--cable amarillo del conector RJ-45 se conecta aquí. NEGRO - RJ-45 lado--negro cable de negro solo Terminal se conecta aquí. AMARILLO - Sensor - cable amarillo del tornillo de señal que compone en el tornillo de la Media punta de prueba negra de - Señor lado - termina aquí y no está conectado a nada.

MEJORAS EN LOS PROCESOS:
En cualquier momento pueden hacerse mejoras en esta versión. Estas mejoras pueden y tendrán muchas formas diferentes. Se realizará cuando se aprenden nuevos trucos o mejor piezas son cambios de origen. Las actualizaciones se harán en acuaponia Blog DIY de automatización y las nuevas ideas - piezas o cambios se actualizarán en este Instructable. Por favor enviar sus ideas y modificaciones y cambios en el diseño puede y si son de valor para otras personas interesadas en este proyecto se realizará.

VISITA TIENDA ARTÍCULOS HABLADO AQUÍ:

Tienda AGponics

JARDÍN balcón - se presenta como un proyecto en la revista hacer - vol 47 empiezan en la página 62
